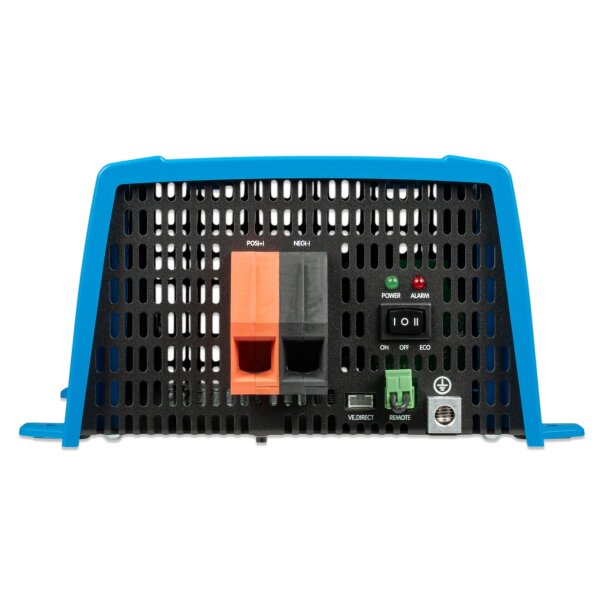

Der Inverter 12/375 230V VE.Direct IEC von Victron Energy (MPN: PIN121371110) ist ein reiner Sinus-Wechselrichter zur Versorgung geeigneter 230 V-Verbraucher aus einem 12 V-Batteriesystem. Er liefert 375 W Dauerleistung bei 25 °C, erreicht kurzzeitig 600 W Spitzenleistung und verbindet einen IEC-320-Ausgang mit VE.Direct-Kommunikation, konfigurierbarem ECO-Modus und einem Anschluss zur Fernsteuerung.
Die wichtigsten Vorteile
375 W Dauerleistung bei 25 °C und 300 W bei 40 °C
450 W zeitlich begrenzte Leistung für bis zu 10 Sekunden
600 W Spitzenleistung für bis zu 2 Sekunden
Für 12-V-Batteriesysteme mit 9,2 bis 17 V Eingangsspannung
Reiner 230-V-Sinusausgang über IEC-320
VE.Direct zur Konfiguration und Überwachung
ECO-Modus mit 1 W Leerlaufverbrauch
Konfigurierbare Unterspannungs-, Neustart- und Alarmschwellen
Dynamische, lastabhängige Unterspannungsabschaltung
Fern-Ein/Aus-Anschluss für externe Steuerungsmöglichkeiten
Dauerleistung und kurzzeitige Leistungsreserven
Bei einer Umgebungstemperatur von 25 °C stellt der Wechselrichter dauerhaft 375 W bereit. Bei 40 °C beträgt die Dauerleistung 300 W. Für erhöhte Leistungsanforderungen stehen 450 W für bis zu 10 Sekunden sowie 600 W für maximal zwei Sekunden zur Verfügung. Diese Abstufung ist besonders bei Verbrauchern mit erhöhtem Einschaltstrom relevant. Motoren, Pumpen, Elektrowerkzeuge und bestimmte Netzteile können beim Start deutlich mehr Leistung aufnehmen als im normalen Betrieb. Vor dem Anschluss müssen deshalb sowohl die Betriebsleistung als auch Höhe und Dauer des Einschaltstroms mit den Leistungsgrenzen des Inverters abgeglichen werden.
Überwachung und Konfiguration mit VE.Direct
Über die VE.Direct-Schnittstelle lassen sich Batterie- und Ausgangsspannung, prozentuale Auslastung, Betriebszustand sowie Warnungen und Alarme überwachen. VictronConnect ermöglicht außerdem die Anpassung von Ausgangsspannung und Frequenz, ECO-Einstellungen sowie der Schwellwerte für Unterspannungsabschaltung, Neustart und Ladeerkennung. Für den Anschluss an einen Computer wird ein separat erhältliches VE.Direct-zu-USB-Interface benötigt. Smartphones und Tablets können über den optionalen VE.Direct Bluetooth Smart Dongle auf den Wechselrichter zugreifen. Bluetooth und WLAN sind nicht integriert. Der Fern-Ein/Aus-Anschluss unterstützt die Steuerung über einen externen Schalter, ein geeignetes Bedienpanel oder ein kompatibles Batteriemanagementsystem.
Geringer Eigenverbrauch im ECO-Modus
Im normalen Leerlauf nimmt der Wechselrichter 6 W auf. Im ECO-Modus reduziert sich dieser Wert auf 1 W. Unterschreitet der angeschlossene Verbraucher den konfigurierten Lastschwellwert, wechselt der Inverter in den Bereitschaftsbetrieb und prüft in festgelegten Intervallen, ob wieder ausreichend Last anliegt. Lastschwelle und Prüfintervall lassen sich an die jeweilige Anwendung anpassen. Dies kann bei kleinen Verbrauchern oder Geräten mit kurzen Einschaltimpulsen erforderlich sein, damit diese zuverlässig erkannt werden.
IEC-Ausgang und Systemintegration
Der IEC-320-Ausgang unterscheidet sich von einer Schuko-Steckdose. Für Verbraucher mit Schutzkontaktstecker wird eine geeignete, fachgerecht ausgeführte Anschlussleitung benötigt. Der Wechselstromausgang darf nicht mit einer Haussteckdose, einem Generator oder einer anderen Wechselstromquelle verbunden werden. Der Inverter enthält weder ein Batterieladegerät noch einen Solarladeregler oder automatischen Transferschalter. Eine Umschaltung zwischen dem Wechselrichter und einer weiteren AC-Quelle muss mit einer separaten, geeigneten Lösung umgesetzt werden. Installation und Konfiguration sind durch eine qualifizierte Elektrofachkraft auszuführen. Batteriekabel, externe Sicherung, Trenneinrichtung, Erdung und Fehlerstromschutz müssen passend zur Anlage dimensioniert werden. Das Gerät ist an einem trockenen, gut belüfteten Ort mit etwa 10 cm freiem Raum für die Luftzirkulation zu installieren.
Er schützt vor
Kurzschluss
Überlast
Übertemperatur
kritischen Batteriespannungen
Technische Daten
DC-Nennspannung: 12 V
DC-Eingangsspannungsbereich: 9,2 bis 17 V
Dauerleistung bei 25 °C: 375 W
Dauerleistung bei 40 °C: 300 W
Zeitlich begrenzte Leistung: 450 W für 10 Sekunden
Spitzenleistung: 600 W für 2 Sekunden
Ausgangsspannung: 230 V AC ±3 %
Ausgangsfrequenz: 50 oder 60 Hz ±0,1 %, konfigurierbar
Maximaler Wirkungsgrad: 86 %
Leerlaufverbrauch: 6 W
Leerlaufverbrauch im ECO-Modus: 1 W
Maximaler Batteriekabelquerschnitt: 10 mm²
AC-Ausgang: IEC-320
Schutzart: IP21 bei Sockelmontage
Kühlung: Gebläselüftung
Betriebstemperaturbereich: -40 bis +65 °C
Zulässige Luftfeuchtigkeit: maximal 95 %, nicht kondensierend
Gewicht: 3,0 kg
Abmessungen: 86 × 165 × 260 mm
Lieferumfang:
1x Victron Energy Inverter 12/375 230V VE.Direct IEC
1x IEC-320-Stecker
