PHILIPPI - Power Install System 250

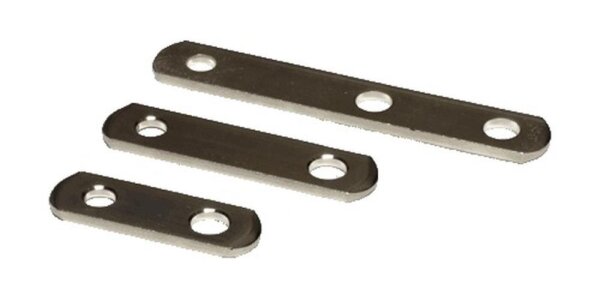

Ράγες σύνδεσης από επινικελωμένο χαλκό 80 mm² για τη σύνδεση των στοιχείων Power Install.
EBV 2-1: Απόσταση οπών 55 mm
Η εγκατάσταση εξαρτημάτων υψηλού ρεύματος, όπως γενικοί διακόπτες και ασφάλειες, είναι μια εργασία που απαιτεί πολύ χώρο και χρόνο, καθώς η σύνδεση των επιμέρους εξαρτημάτων, λόγω μηχανικών διαφορών, συχνά μπορεί να πραγματοποιηθεί μόνο με εύκαμπτους αγωγούς. Το νέο μας σύστημα κύριας διανομής που αναπτύχθηκε εξοικονομεί σημαντικά χώρο, χρόνο και χρήματα. Επιπλέον, αυξάνει την ασφάλεια, καθώς όλες οι συνδέσεις πραγματοποιούνται μεταξύ τους μέσω κατάλληλων χάλκινων γεφυρών. Τα κεντρικά εξαρτήματα είναι ο μηχανικά διακοπτόμενος (EBH 250) ή ο ηλεκτρικά τηλεχειριζόμενος γενικός διακόπτης μπαταρίας (FBR/TSA/FBC 265). Η επακόλουθη ασφάλιση μπορεί να γίνει με τις βάσεις ασφαλειών λωρίδας ESH ή με τις βάσεις ασφαλειών μπουλονιού EBF.
Στην είσοδο και την έξοδο των γενικών διακοπτών μπαταρίας μπορεί να τοποθετηθεί ένα μπλοκ ασφαλειών ESF, ώστε να τροφοδοτούνται με μόνιμο θετικό πόλο οι γραμμές μέτρησης και καταναλωτές όπως αντλία σεντίνας, φορτιστής ή θέρμανση. Η ικανότητα φόρτισης ρεύματος του συστήματος ανέρχεται σε 250 A και είναι κατάλληλη για DC 12 V και 24 V.
Με τον συνδυασμό πολλών εξαρτημάτων μπορεί να δημιουργηθεί μια συμπαγής κύρια διανομή ρεύματος για μπαταρία εκκίνησης και μπαταρία καταναλώσεων, η οποία μπορεί επιπλέον να συμπληρωθεί με έναν διακόπτη έκτακτης ανάγκης για την εκκίνηση του κινητήρα μέσω της μπαταρίας καταναλώσεων. Εναλλακτικά, μπορεί επίσης να χρησιμοποιηθεί ένα ρελέ φόρτισης. Σε αυτή την περίπτωση μπορούν να χρησιμοποιηθούν μηχανικοί ή τηλεχειριζόμενοι γενικοί διακόπτες (FBA / TSA / FBC). Στις εξόδους των γενικών διακοπτών μπορούν να προσαρμοστούν μπλοκ ασφαλειών για την ασφάλιση των κύριων γραμμών. Στο πλάι μπορούν επίσης να προστεθούν μπλοκ μικροασφαλειών για την ασφάλιση καταναλωτών μόνιμου θετικού πόλου. Η σύνδεση πραγματοποιείται με τις κατάλληλες γέφυρες σύνδεσης.
