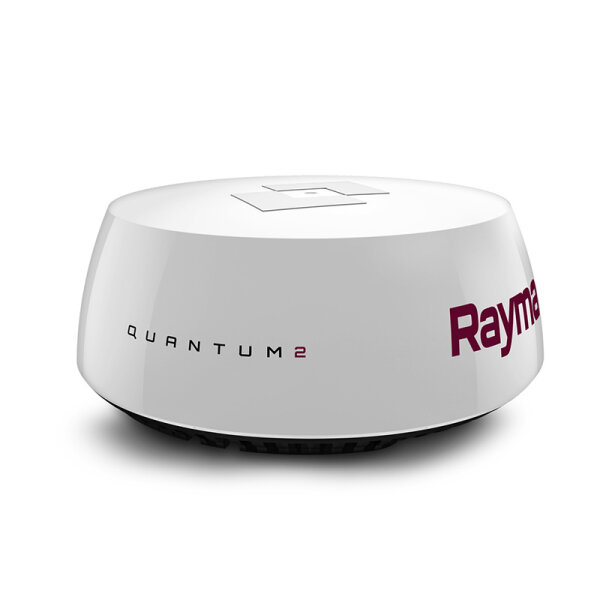

Raymarine - QUANTUM 2
Το ραντάρ συμπίεσης παλμών CHIRP QUANTUM 2 της Raymarine με τεχνολογία αποφυγής σύγκρουσης Doppler σας προσφέρει ιδιαίτερη ασφάλεια τόσο σε μεγάλες όσο και σε εξαιρετικά μικρές αποστάσεις.
Χάρη στην ειδική επεξεργασία των δεδομένων ραντάρ Doppler είναι δυνατή η έγχρωμη απεικόνιση κινούμενων στόχων στην οθόνη.
Εύκολος εντοπισμός πιθανών στόχων
Η επεξεργασία στόχων Doppler του QUANTUM 2 της Raymarine εξασφαλίζει ότι οι κινούμενες επαφές ραντάρ κωδικοποιούνται χρωματικά. Έτσι γίνεται άμεσα σαφές αν ο στόχος πλησιάζει ή απομακρύνεται. Αυτό οδηγεί σε μειωμένο κίνδυνο σύγκρουσης.
Ανώτερη αποφυγή σύγκρουσης
Το MARPA με ενεργοποίηση Doppler προσφέρει εύκολη παρακολούθηση επικίνδυνων στόχων, εξαλείφοντας την ανάγκη ρύθμισης ζωνών ασφαλείας. Η παρακολούθηση στόχων MARPA της Raymarine χρησιμοποιεί την ίδια αποδεδειγμένη τεχνολογία που χρησιμοποιεί και η Ακτοφυλακή των ΗΠΑ.
Κύρια χαρακτηριστικά:
- Η ένδειξη Doppler για κινούμενους στόχους επιτρέπει εξαιρετική εκτίμηση της κατάστασης με μια ματιά
- Πλήρως αυτόματη παρακολούθηση στόχων ARPA μαζί με χειροκίνητη λειτουργία MARPA
- Ρυθμιζόμενο ιστορικό στόχου True-Trails δείχνει την πορεία κίνησης των κινούμενων επαφών
- Η συμπίεση παλμών CHIRP ανιχνεύει επαφές σε απόσταση μόλις 18 ποδιών κατά την πλοήγηση με μηδενική ορατότητα
- Εμβέλεια 24 μιλίων για έγκαιρη ανίχνευση κυκλοφορίας, βοηθημάτων ναυσιπλοΐας, ξηράς και καιρού
- Άμεση ανίχνευση – το QUANTUM εκκινεί και είναι έτοιμο για λειτουργία μέσα σε δευτερόλεπτα
- Εξαιρετική καταστολή παρεμβολών εξαλείφει τον θόρυβο από άλλα ραντάρ
- Απλοποιημένη εγκατάσταση με Wi-Fi
- Εύκολη αναβάθμιση – το QUANTUM 2 ταιριάζει στο ίδιο σύστημα βιδών με άλλες κεραίες ραντάρ της Raymarine
- Ελαφρύ και εύκολο στην εγκατάσταση – το QUANTUM ζυγίζει έως και 50 % λιγότερο από συγκρίσιμα ραντάρ magnetron
- Ασφαλείς εκπομπές – το QUANTUM μπορεί να τοποθετηθεί οπουδήποτε στο σκάφος
- Χαμηλή κατανάλωση ρεύματος για μεγαλύτερη διάρκεια μπαταρίας κατά την πλεύση με πανιά
Πώς λειτουργεί ένα ραντάρ Doppler;
Τα κύματα ενέργειας μικροκυμάτων ανακλώνται από έναν μακρινό στόχο, όπως ακριβώς και στο συμβατικό ραντάρ.
Οι κινούμενοι στόχοι επιστρέφουν ηχώ, των οποίων οι συχνότητες μεταβάλλονται προς τα πάνω ή προς τα κάτω σε σχέση με την αρχική εκπομπή.
Στους στόχους που πλησιάζουν η συχνότητα αυξάνεται, καθώς το μπροστινό μέτωπο των ανακλώμενων ηχώ λαμβάνεται συχνότερα όσο μειώνεται η απόσταση του στόχου.
Στους στόχους που απομακρύνονται η συχνότητα μειώνεται, καθώς η ανακλώμενη ηχώ διασπείρεται όσο αυξάνεται η απόσταση.
Τα ραντάρ Doppler είναι σχεδιασμένα ώστε να ανιχνεύουν αυτές τις μικρές μεταβολές στη συχνότητα του κύματος, προκειμένου να προσδιορίζουν κινούμενους στόχους ραντάρ.
Το ραντάρ Doppler είναι ειδικά ρυθμισμένο ώστε να διακρίνει τις μετατοπίσεις συχνότητας της ηχούς ραντάρ. Έτσι μπορεί να ξεχωρίζει έναν κινούμενο από έναν σταθερό στόχο βάσει της ανακλώμενης ηχούς. Στη συνέχεια, με σαφείς χρωματικούς κωδικούς υποδεικνύεται αν πλησιάζουν ή απομακρύνονται.
Οι εισερχόμενοι στόχοι επισημαίνονται με κόκκινο.
Οι εξερχόμενοι στόχοι είναι πράσινοι.
Η χρήση χρωματικών κωδικών διευκολύνει τη διάκριση της κινούμενης κυκλοφορίας από άλλους σταθερούς στόχους όπως η ξηρά, τα βοηθήματα ναυσιπλοΐας ή τα ακίνητα/αγκυροβολημένα σκάφη.
Raymarine
13.700 συνδρομητές
Πώς λειτουργεί το ραντάρ Doppler
Αντιγραφή συνδέσμου
Παρακολούθηση στο
<div class="player-unavailable"><h1 class="message">Παρουσιάστηκε σφάλμα.</h1><div class="submessage"><a href="https://www.youtube.com/watch?v=GxjKRNwiLXM" target="_blank">Δείτε αυτό το βίντεο στο www.youtube.com</a> ή ενεργοποιήστε τη JavaScript, εάν είναι απενεργοποιημένη στο πρόγραμμα περιήγησής σας.</div></div>
Πλήρως αυτόματη ανίχνευση και παρακολούθηση στόχων
Το QUANTUM 2 διαθέτει επίσης πλήρως αυτόματη ανίχνευση και παρακολούθηση στόχων. Ρυθμίστε προσαρμοσμένες ζώνες ασφαλείας και συναγερμού και ειδοποιηθείτε για νέες επαφές ραντάρ που εισέρχονται στη ζώνη.
Το QUANTUM 2 αρχίζει αυτόματα να παρακολουθεί αυτές τις επαφές, να υπολογίζει την πορεία τους, την ταχύτητα, το Closest Point of Approach (CPA) και άλλα. Θα ειδοποιείστε για επικίνδυνους στόχους μέσω ηχητικού συναγερμού και εύκολα κατανοητών γραφικών στην οθόνη.
Το QUANTUM 2 διαθέτει τη νέα οθόνη ιστορικού στόχου True-Trails της Raymarine. Με τις λειτουργίες True-Trails μπορείτε να βλέπετε την πορεία του «απόνερου» πίσω από κάθε κινούμενο στόχο. Αυτές οι πρόσθετες πληροφορίες διευκολύνουν ακόμη περισσότερο την πλοήγηση σε περιοχές με έντονη κυκλοφορία σκαφών, την ερμηνεία της κίνησης άλλων σκαφών και τη λήψη έξυπνων αποφάσεων πλοήγησης για ασφαλή διέλευση.
Το QUANTUM 2 έχει πολύ χαμηλή κατανάλωση ρεύματος, γεγονός που το καθιστά ιδιαίτερα ελκυστικό για σκάφη που λειτουργούν αποκλειστικά με μπαταρία. Το QUANTUM 2 με ραντάρ Doppler μπορεί να εγκατασταθεί με παραδοσιακή καλωδιακή διαμόρφωση ή να συνδεθεί με το Raymarine MFD σας μέσω ενσωματωμένης τεχνολογίας Wi-Fi.
Τεχνικά χαρακτηριστικά
|
Γενικές προδιαγραφές
|
|
Διαστάσεις: διάμετρος x ύψος
|
541,0 mm x 209,5 mm
|
|
Βάρος:
|
5,6 kg
|
|
Τάση σκάφους:
|
Είτε 12 V είτε 24 V DC ονομαστικά Ελάχιστο: 10,8 V DC | Μέγιστο: 31,2 V DC
|
|
Κατανάλωση ρεύματος:
|
Λειτουργία εκπομπής (μέγιστη): 17 W | Λειτουργία αναμονής: 7 W | Λειτουργία ύπνου (ισχύει μόνο για ραντάρ μέσω Wi-Fi): 2 W
|
|
Στεγανότητα:
|
IPX6
|
|
Εύρος θερμοκρασίας λειτουργίας:
|
-10 °C έως +55 °C
|
|
Εύρος θερμοκρασίας αποθήκευσης:
|
-25 °C έως +70 °C
|
|
Πρόσθετες συνθήκες αποθήκευσης:
|
Αποθήκευση σε όρθια θέση· μην μπλοκάρετε τον αεραγωγό στην κάτω πλευρά
|
|
Υγρασία αέρα:
|
Έως 95 % στους 35 °C
|
|
Μέγιστη ταχύτητα ανέμου:
|
100 kn
|
|
Πομπός
|
|
Τύπος:
|
Πομπός solid-state X-Band με τεχνολογία συμπίεσης παλμών
|
|
Συχνότητα εκπομπής:
|
9354 MHz έως 9446 MHz
|
|
Μέγιστη ισχύς:
|
20 W
|
|
Duplexer:
|
Κυκλοφορητής
|
|
Εύρος παλμού (3 dB):
|
4 ns έως 14,7
|
|
Μήκη Chirp:
|
Μήκη Chirp: 40 ns έως
|
|
Συχνότητα επανάληψης παλμών:
|
2083 Hz
|
|
Εύρος ζώνης Chirp:
|
Έως 32 MHz
|
|
Λειτουργία αναμονής
|
Περιστροφή scanner – ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ | Εκπομπή scanner – ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ | Σύνδεση Wi-Fi – ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ
|
|
Κεραία
|
|
Τύπος:
|
Patch-Array
|
|
Γωνία δέσμης (ονομαστική):
|
Οριζόντια: 4,9° | Κάθετα: 20°
|
|
Πόλωση
|
Οριζόντια
|
|
Ταχύτητα περιστροφής
|
24 σ.α.λ. ονομαστικά
|
|
Doppler
|
|
Παρακολούθηση στόχων
|
Παρακολούθηση 10 ταυτόχρονων στόχων MARPA και / ή ARPA (με ARPA υποβοηθούμενο από Doppler)
|
|
Φιλτράρισμα στόχων:
|
Η λειτουργία True-Motion αναγνωρίζει μόνο τα αντικείμενα που κινούνται σε σχέση με το σκάφος
|
|
Συμβατότητα
|
|
Σειρά Raymarine AXIOM (από έκδοση Lighthouse 3)
|
|
|
Σειρά Raymarine AXIOM Pro (από έκδοση Lighthouse 3)
|
|
|
Σειρά Raymarine eS (από έκδοση Lighthouse 3)
|
|
|
Σειρά Raymarine gS (από έκδοση Lighthouse 3)
|
|
Παράδοση χωρίς πολυλειτουργική οθόνη!
