Συνδυασμένη παρακολούθηση δεξαμενών και μπαταριών

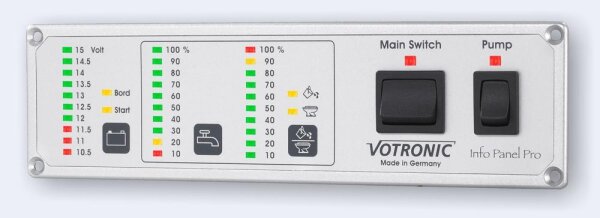

Το VOTRONIC Info Panel έχει αποδείξει την αξία του από την πρώτη στιγμή που κυκλοφόρησε στην αγορά και πλέον έχει επεκταθεί λειτουργικά. Είναι ιδιαίτερα δημοφιλές, επειδή αναλαμβάνει τις σημαντικότερες λειτουργίες ελέγχου και διακοπής στο αυτοκινούμενο, και μάλιστα σε ιδιαίτερα συμπαγή μορφή. Παρακολουθεί τόσο τις δεξαμενές καθαρού νερού, λυμάτων και λυμάτων τουαλέτας όσο και τη μπαταρία σκάφους και τη μπαταρία εκκίνησης. Επιπλέον, διαθέτει κεντρικό διακόπτη για τη μπαταρία σκάφους και κεντρικό διακόπτη αντλίας για την παροχή καθαρού νερού. Και οι δύο φυσικά με ένδειξη ενεργοποίησης.
Για την παρακολούθηση της μπαταρίας σκάφους και της μπαταρίας εκκίνησης χρησιμοποιείται η ένδειξη τάσης στην αριστερή πλευρά του Info Panel Pro. Η φωτεινή ένδειξη σημείων προσφέρει αρκετά ακριβή απεικόνιση των τάσεων των μπαταριών, καθώς και οι ενδιάμεσες τιμές διαβάζονται εύκολα χάρη στη διαφορετική φωτεινότητα των γειτονικών φωτεινών σημείων. Με το πάτημα ενός πλήκτρου επιλέγεται η τάση της μπαταρίας σκάφους ή της μπαταρίας εκκίνησης ή απενεργοποιείται η ένδειξη. Σε χαμηλές τάσεις μπαταρίας, κόκκινες ενδείξεις προειδοποιούν ότι σύντομα απαιτείται επαναφόρτιση της μπαταρίας.
Τα επίπεδα πλήρωσης των δεξαμενών απεικονίζονται ως ευδιάκριτες φωτεινές μπάρες με 10 LED η καθεμία, σε τρία χρώματα, επιτρέποντας την ακριβή ανάγνωση της στάθμης με μια ματιά. Οι ενδείξεις λειτουργούν συνεχώς, καθώς οι ενδιάμεσες στάθμες προβάλλονται με μεταβαλλόμενη φωτεινότητα και έτσι οι τάσεις γίνονται άμεσα αντιληπτές. Κατά την πλήρωση και την εκκένωση των δοχείων, η συνεχώς αυξανόμενη ή μειούμενη ένδειξη δίνει στον χρήστη άμεση εικόνα της τρέχουσας στάθμης και επιτρέπει έτσι τον πλήρη έλεγχο της διαδικασίας. Σε αυτό συμβάλλει και η συνεχής λειτουργία της ένδειξης. Με το πάτημα ενός κουμπιού η ένδειξη μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί ή απενεργοποιείται αυτόματα μετά από περίπου 10 λεπτά. Η ένδειξη δεξαμενής στη δεξιά πλευρά του Info Panel Pro μπορεί επιπλέον, εργοστασιακά, να μεταγωγείται σε δύο εισόδους μέτρησης (π.χ. δεξαμενή λυμάτων και δεξαμενή λυμάτων τουαλέτας). Για κάθε χρησιμοποιούμενη ένδειξη δεξαμενής και για κάθε δεξαμενή πρέπει να επιλέγεται ένας από τους αισθητήρες δεξαμενής VOTRONIC, ανάλογα με το περιεχόμενο της δεξαμενής, το ύψος της και τη δυνατότητα τοποθέτησης πάνω στη δεξαμενή. Οι ενδείξεις δεξαμενής που δεν χρειάζονται (π.χ. λυμάτων τουαλέτας) απλώς παραμένουν ελεύθερες.
Το Info Panel Pro προστατεύεται από αντιστροφή πολικότητας και υπερφόρτωση. Οι συνδέσεις είναι εύκολα προσβάσιμες και οδηγούνται στην επισημασμένη πίσω πλευρά μέσω επίπεδων ακροδεκτών 6,3 mm (συνδέσεις ισχύος) καθώς και βιδωτών κλεμών (συνδέσεις σήματος).
Στη συσκευασία περιλαμβάνονται αναλυτικές οδηγίες εγκατάστασης και χρήσης καθώς και πρότυπο διάτρησης για το άνοιγμα στο έπιπλο. Το ιδιαίτερα μικρό βάθος εγκατάστασης, μόλις 15 mm, επιτρέπει την τοποθέτηση σχεδόν σε οποιοδήποτε σημείο, ενώ ο αποθηκευτικός χώρος πίσω από τη συσκευή μπορεί να συνεχίσει να χρησιμοποιείται. Όταν η συσκευή είναι απενεργοποιημένη, η ίδια και όλοι οι αισθητήρες δεξαμενής είναι πλήρως χωρίς ρεύμα.
Οι επιμέρους ενδείξεις δεξαμενής του Info Panel Pro μπορούν επίσης να αντιστοιχιστούν η καθεμία και σε 2 δεξαμενές (π.χ. εσωτερική/εξωτερική δεξαμενή, θερινή/χειμερινή λειτουργία, πρόσθετη δεξαμενή κ.λπ.). Για τη μεταγωγή είναι κατάλληλοι μονοί διακόπτες 2xUM, π.χ. Schalter-Panel 16 A S Art.-Nr. 1289 ή Schalter-Panel 2x16 A S Art.-Nr. 1291
Οι μέχρι τώρα αισθητήρες μέτρησης, σετ αισθητήρων δεξαμενής και ανιχνευτές δεξαμενής που λειτουργούν με την αγώγιμη μέθοδο μέτρησης (αγωγιμότητα) δεν είναι πλέον κατάλληλα για το Info Panel Pro λόγω της 7βάθμιας μέτρησης και της συνεχούς λειτουργίας.
Χρόνος παράδοσης: 1-3 εργάσιμες ημέρες
Διατίθεται επίσης σε έκδοση για σκάφη με ηλεκτρονικά προστατευμένα από την υγρασία!
Τεχνικά χαρακτηριστικά
| Τύπος συσκευής |
Κωδ.
αρ. |
Κατανάλωση
ρεύματος
[mA] |
Ρεύμα διακοπής
κεντρ. διακ.
max. [A] |
Ρεύμα διακοπής
αντλίας
max. [A] |
Βάρος
[g]
|
Διαστάσεις
(ΠxΥxΒ)
[mm] |
Διαστάσεις εγκατάστασης
[mm] |
| Info Panel Pro |
5330 |
0 - 50 |
16 |
10 |
90 |
200 x 55 x 18 |
175 x 42 x 12 |
| Σήμανση ελέγχου: CE, έγκριση E (EMV/οδηγία οχημάτων) |
| Περιεχόμενο συσκευασίας: επίπεδοι ακροδέκτες, βίδες στερέωσης, οδηγίες χρήσης, πρότυπο διάτρησης |
