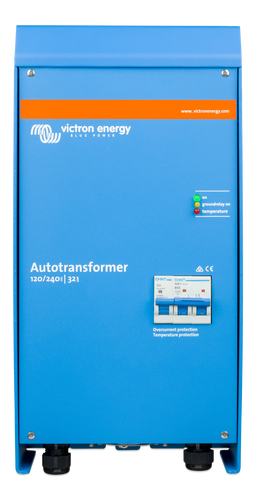

Victron Αυτομετασχηματιστής 120/240VAC-32A

Victron Energy |ITR000100001
GTIN: 8719076022404

Η εναλλακτική λύση για τη σύζευξη δύο μετατροπέων τάσης 120 V για παροχή διαιρεμένης φάσης 120/240 V είναι ένας μετατροπέας τάσης 240 V με έναν πρόσθετο αυτομετασχηματιστή.

385,71 €

Inkl. 0% MwSt. bei Bestellungen gemäß §12 Abs. 3 UStG, nur für DE

459,00 €

συμπεριλ. 19% ΦΠΑ

Δωρεάν αποστολή στη Γερμανία, διαφορετικά συν (Gilt für beide Preise)

Συνιστώμενη τιμή λιανικής κατασκευαστή: 572,39 €

(Εξοικονομείτε 19.81%, δηλ. 113,39 €)

Επιλογή φορολογικής ζώνης / Χώρα παράδοσης

Πρέπει να παραγγελθεί.
Αποστολή σε 9 - 12 Εργάσιμες ημέρες (Δευτ.-Παρ.)

Περιγραφή
GPSR Informationen
PDF (9)
Άλλα (2)

Ο αυτομετασχηματιστής:
Για εξισορρόπηση ανύψωσης τάσης, υποβιβασμού τάσης και διαιρεμένης φάσης

Ένας αυτομετασχηματιστής μπορεί να χρησιμοποιηθεί για την εξισορρόπηση εξόδων ανύψωσης τάσης, υποβιβασμού τάσης και διαιρεμένης φάσης. Ενώ οι λειτουργίες ανύψωσης και υποβιβασμού τάσης είναι αρκετά απλές, η εξισορρόπηση της εξόδου διαιρεμένης φάσης απαιτεί λίγη περισσότερη προσοχή.
Ας πάρουμε ως παράδειγμα μια παροχή διαιρεμένης φάσης 30 A 120/240 V.
Η παροχή μπορεί να γίνει μέσω δικτύου, γεννήτριας ή δύο συζευγμένων μετατροπέων τάσης.
Ορισμένα από τα συνδεδεμένα φορτία χρειάζονται 240 V, άλλα 120 V. Σε κάθε κύκλωμα 120 V το φορτίο δεν πρέπει να υπερβαίνει τα 30 A. Το πρόβλημα είναι ότι τα δύο κυκλώματα εμφανίζουν διαφορετικό ρεύμα μόλις συνδεθούν φορτία 120 V. Ο λόγος είναι ότι τα φορτία 120 V στα δύο κυκλώματα δεν θα είναι ποτέ εξισορροπημένα. Ένα πιστολάκι μαλλιών 120 V με 1200 W, για παράδειγμα, τραβά 10 A από ένα κύκλωμα. Ένα πλυντήριο ρούχων 120 V μπορεί να τραβήξει ακόμη και πάνω από 20 A από ένα κύκλωμα. Η διαφορά ρεύματος μεταξύ των δύο κυκλωμάτων, που ονομάζεται επίσης ασυμμετρία ρεύματος, είναι επομένως συχνά 20 A ή και περισσότερο. Αυτό σημαίνει ότι η παροχή 30 A δεν αξιοποιείται πλήρως. Μόλις ένα κύκλωμα τραβήξει 30 A, το άλλο κύκλωμα μπορεί να μην τραβά περισσότερο από 10 A. Μια αύξηση του φορτίου 240 V, για παράδειγμα, οδηγεί τότε σε υπερφόρτωση του ενός κυκλώματος, ενώ το άλλο κύκλωμα εξακολουθεί να διαθέτει ελεύθερη χωρητικότητα.
Θεωρητικά, η συνολική ισχύς μιας παροχής ρεύματος με 30 A και 120/240 V είναι 30 x 240 = 7,2 kVA.
Σε περίπτωση ασυμμετρίας 20 A, το πρακτικό μέγιστο είναι 30 x 120 + 10 x120 = 4,8 kVA ή 67 % του θεωρητικού μέγιστου.
Η λύση είναι ένας αυτομετασχηματιστής.
Αν αφήσετε τον ουδέτερο της παροχής διαιρεμένης φάσης αχρησιμοποίητο και συνδέσετε έναν αυτομετασχηματιστή ως νέο ουδέτερο, όπως φαίνεται στην εικόνα 1, κάθε ασυμμετρία του φορτίου θα «απορροφάται» από τον αυτομετασχηματιστή.
Στην περίπτωση παροχής 30 A, το φορτίο μπορεί να αυξηθεί στα 7,2 kVA. Μια ασυμμετρία φορτίου 20 A έχει ως αποτέλεσμα το ένα κύκλωμα να παρέχει 40 A και το άλλο 20 A. Η διαφορά των 20 A ρέει μέσω του ουδέτερου και του πηνίου του αυτομετασχηματιστή. Το ρεύμα μέσω των δύο αγωγών 120 V της παροχής διαιρεμένης φάσης είναι 30 A.
Περιλαμβάνει ρελέ γείωσης για χρήση με μετατροπείς τάσης/φορτιστές Multi ή Quattro
Κατά τη λειτουργία σε κατάσταση inverter, ο ουδέτερος του μετατροπέα τάσης/φορτιστή πρέπει να συνδέεται με τη γείωση, ώστε να διασφαλίζεται η σωστή λειτουργία ενός GFCI. Στην περίπτωση παροχής διαιρεμένης φάσης, ο ουδέτερος πρέπει να γειώνεται. Για τον σκοπό αυτό, στο περίβλημα του αυτομετασχηματιστή είναι ενσωματωμένο ένα ρελέ γείωσης. Το ρελέ ελέγχεται από το 230/240V Multi ή Quattro. (Το εσωτερικό ρελέ γείωσης του 230/240 V Multi ή Quattro πρέπει να απενεργοποιηθεί)
Προστασία θερμοκρασίας
Σε περίπτωση υπερθέρμανσης, ο αυτομετασχηματιστής αποσυνδέεται από την παροχή ρεύματος. Η επαναφορά γίνεται χειροκίνητα.

Βάρος προϊόντος:

10,00 kg
