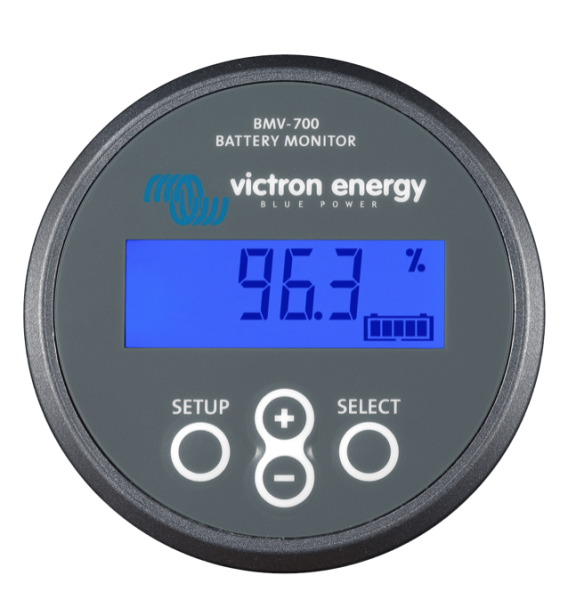

Victron BMV 702 Monitor Μπαταρίας
Ακριβής παρακολούθηση:
Η βασική λειτουργία της παρακολούθησης μπαταρίας είναι η επιτήρηση της κατάστασης φόρτισης της μπαταρίας, ώστε να επισημαίνονται απρόσμενες πλήρεις εκφορτίσεις. Για τον σκοπό αυτό μετράται συνεχώς η ροή ρεύματος και καταγράφεται η τρέχουσα κατάσταση φόρτισης της μπαταρίας. Όταν επιτευχθεί μια ρυθμισμένη τιμή ορίου, μπορεί να ενεργοποιηθεί συναγερμός. Οι αμπερώριες υπολογίζονται με ολοκλήρωση της ροής ρεύματος προς και από τη μπαταρία. Σε σταθερό ρεύμα, η ολοκλήρωση αντιστοιχεί στον πολλαπλασιασμό του ρεύματος με τον χρόνο. Π.χ. ρεύμα εκφόρτισης 10A για 2 ώρες δίνει τιμή 20Ah. Οι Παρακολουθητές Μπαταρίας Victron είναι εξοπλισμένοι με ισχυρούς, προγραμματισμένους μικροεπεξεργαστές.
Λειτουργίες:
Η υπολειπόμενη χωρητικότητα της μπαταρίας εξαρτάται από τις καταναλωμένες αμπερώριες, το ρεύμα εκφόρτισης, τη
θερμοκρασία και την ηλικία της μπαταρίας. Απαιτούνται σύνθετοι αλγόριθμοι λογισμικού για να ληφθούν υπόψη όλες αυτές οι
μεταβλητές.
Εκτός από τις βασικές ενδείξεις όπως τάση, ρεύμα και καταναλωμένες αμπερώριες, η σειρά BMV-702 εμφανίζει επίσης την κατάσταση φόρτισης, την υπολειπόμενη διάρκεια λειτουργίας, τη θερμοκρασία της μπαταρίας και την κατανάλωση ισχύος σε Watt. Παρέχεται επίσης παρακολούθηση της τάσης μέσου σημείου μιας συστοιχίας μπαταριών.
Υπάρχει επιπλέον είσοδος για μέτρηση της τάσης δεύτερης μπαταρίας.
Εύκολη εγκατάσταση και προγραμματισμός:
Όλες οι ηλεκτρικές συνδέσεις πραγματοποιούνται με τον βυσματούμενο σύνδεσμο πλακέτας στο shunt ρεύματος. Το shunt συνδέεται με τον παρακολουθητή μέσω τυπικού τηλεφωνικού καλωδίου RJ12.
Ένα μενού γρήγορης εγκατάστασης και ένα αναλυτικό μενού ρυθμίσεων με κύλιση υποστηρίζουν τον χρήστη κατά τη διάρκεια των ρυθμίσεων.
Βασικές λειτουργίες
- Τάση μπαταρίας, ρεύμα, ισχύς, καταναλωμένες αμπερώριες και κατάσταση φόρτισης, θερμοκρασία της μπαταρίας
- Υπολειπόμενη διάρκεια λειτουργίας με τον τρέχοντα ρυθμό εκφόρτισης
- Παρακολούθηση της τάσης μέσου σημείου μιας συστοιχίας μπαταριών
- Μέτρηση τάσης δεύτερης μπαταρίας
- Προγραμματιζόμενος οπτικός και ηχητικός συναγερμός
- Προγραμματιζόμενο ρελέ για αποσύνδεση μη απαραίτητων φορτίων ή για ενεργοποίηση γεννήτριας όταν απαιτείται
- Επιλέξιμη χωρητικότητα shunt έως 10.000 Ampere.
- Θύρα επικοινωνίας VE.Direct
- Αποθηκεύει μεγάλο εύρος ιστορικών δεδομένων, βάσει των οποίων μπορούν να αξιολογηθούν τα πρότυπα χρήσης και η κατάσταση της μπαταρίας.
- Ευρύ εύρος τάσης εισόδου: 9,5 - 95 V
- Υψηλή ανάλυση μέτρησης ρεύματος 10 mA (0,01 A)
- Χαμηλή κατανάλωση ρεύματος 2,9 Ah ανά μήνα (4 mA) στα 12 V και 2,2 Ah ανά μήνα (3 mA) στα 24 V
Παρακολούθηση τάσης μέσου σημείου:
Αυτή η λειτουργία, που χρησιμοποιείται συχνά στη βιομηχανία για την παρακολούθηση μεγάλων και δαπανηρών συστοιχιών μπαταριών, είναι πλέον διαθέσιμη για πρώτη φορά σε πιο προσιτή τιμή, ώστε να μπορεί να παρακολουθείται οποιαδήποτε συστοιχία μπαταριών. Μια συστοιχία μπαταριών αποτελείται από μια σειρά κυψελών συνδεδεμένων σε σειρά. Η τάση μέσου σημείου είναι η τάση μετά το ήμισυ της σειράς. Ιδανικά, η τάση μέσου σημείου είναι ακριβώς η μισή της συνολικής τάσης. Στην πράξη, ωστόσο, εμφανίζονται αποκλίσεις. Αυτές εξαρτώνται από πολλούς παράγοντες, όπως διαφορετική κατάσταση φόρτισης σε νέες μπαταρίες ή κυψέλες, διαφορετικές θερμοκρασίες, εσωτερικά ρεύματα διαρροής, χωρητικότητες και πολλούς άλλους.
Μεγάλες ή αυξανόμενες αποκλίσεις της τάσης μέσου σημείου υποδεικνύουν ακατάλληλη συντήρηση της μπαταρίας ή ελαττωματική μπαταρία ή κυψέλη. Διορθωτικά μέτρα μετά από συναγερμό τάσης μέσου σημείου μπορούν να αποτρέψουν σοβαρές ζημιές σε μια ακριβή μπαταρία.
Λεπτομέρειες:
Ανάλυση και ακρίβεια (με shunt 500 A):
Ρεύμα ± 0,01 A
Τάση ± 0,01 V
Αμπερώριες ± 0,1 Ah
Κατάσταση φόρτισης (0-100%) ± 0,1 %
Υπολειπόμενη διάρκεια λειτουργίας ± 1 min
Ακρίβεια μέτρησης ρεύματος ± 0,4 %
Ακρίβεια μέτρησης τάσης ± 0,3 %
Διαστάσεις: 65 x 65 x30
Πρότυπα:
Ασφάλεια EN 60335- 1
Εκπομπές / Ανοσία EN 55014- 1 / EN 55014- 2
Αυτοκινητοβιομηχανία ECE R10-4 / EN 50498
Περιεχόμενο συσκευασίας:
- Shunt ταχείας σύνδεσης 500 Ampere/50 mV
και ένα σετ σύνδεσης:
- Καλώδιο RJ 12 (10 m)
- Καλώδιο μπαταρίας με ασφάλεια (2 m)
- ξεχωριστό πλαίσιο πρόσοψης για τετράγωνη ή στρογγυλή οθόνη
- Δακτύλιος ασφαλείας για οπίσθια τοποθέτηση, βίδες για εμπρόσθια τοποθέτηση
Το καλώδιο με ενσωματωμένο αισθητήρα θερμοκρασίας πρέπει να αγοραστεί ξεχωριστά (κωδικός είδους: ASS000100000)!
