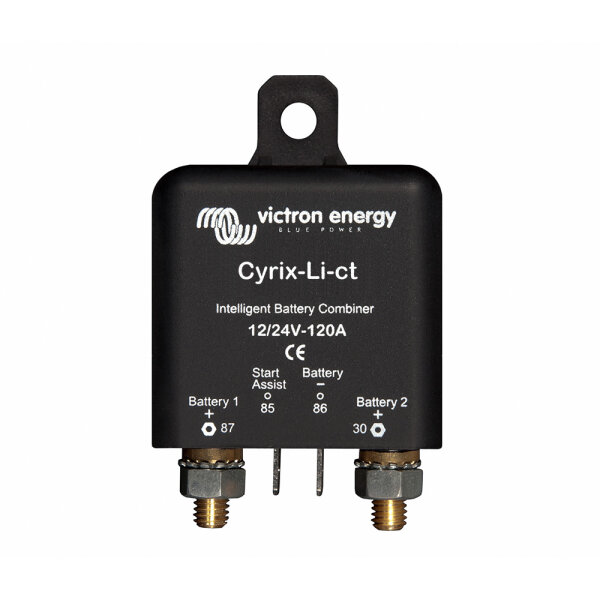

Ο συζεύκτης μπαταριών Cyrix-Li-Ct 12/24V-120A της Victron Energy (MPN CYR010120412) για μπαταρίες LiFePO4 12V και 24V ή μπαταρίες εκκίνησης μολύβδου-οξέος. Μπορεί να λειτουργεί με μέγιστο ρεύμα 120A και αποτελεί, μεταξύ άλλων, ιδανικό συμπλήρωμα για το VE.Bus BMS ως διακόπτης μπαταρίας για φορτία που το VE.Bus BMS δεν μπορεί να διαχειριστεί αυτόνομα.
Λειτουργία των συζευκτών μπαταριών Cyrix γενικά
Το Cyrix-Li-Ct 12/24V-120A είναι ένα υψηλής απόδοσης ρελέ ελεγχόμενο από μικροεπεξεργαστή, το οποίο συνδέει αυτόματα τις μπαταρίες παράλληλα όταν μία από αυτές φτάσει σε μια προκαθορισμένη τιμή τάσης (γεγονός που δείχνει ότι η μπαταρία φορτίζεται) και τις αποσυνδέει ξανά μεταξύ τους όταν η τάση πέσει κάτω από την τιμή τάσης συντήρησης (γεγονός που δείχνει ότι μία ή και οι δύο μπαταρίες εκφορτίζονται εκείνη τη στιγμή). Οι συζεύκτες μπαταριών Cyrix είναι εξαιρετικά κατάλληλοι για την αντικατάσταση διόδων απομόνωσης. Το βασικό τους χαρακτηριστικό είναι ότι πρακτικά δεν υπάρχει απώλεια τάσης, έτσι ώστε να μην χρειάζεται να αυξηθεί η τάση εξόδου των εναλλακτών ή των φορτιστών μπαταρίας.
Τρόπος λειτουργίας του Cyrix-Li-Ct 12/24V 120A
Η λειτουργία του Cyrix-Li-Ct 12/24V 120A αντιστοιχεί σε εκείνη του Cyrix-Ct.
Το Cyrix-Li-Ct συνδέει μια μπαταρία εκκίνησης μολύβδου-οξέος και μια μπαταρία LiFePO4:
- όταν η έξοδος "Charge Disconnect" του VE. Bus BMS είναι υψηλή
- όταν μετρά 13,4 V (ή 26,8 V αντίστοιχα) ή περισσότερο στις συνδέσεις ρεύματος
Το Cyrix-Ct απενεργοποιείται αμέσως:
- όταν η έξοδος ελέγχου του φτάσει στην κατάσταση "free floating" (ανοιχτό κύκλωμα)
- όταν η έξοδος ελέγχου του υποδεικνύει υπέρταση στοιχείου ή υπερθερμοκρασία στοιχείου
- όταν η τάση της μπαταρίας πέσει κάτω από 13,2 V
Λειτουργία Start Assist: ένας σύντομος θετικός παλμός κλείνει το ρελέ για 30 δευτερόλεπτα (βλ. εικόνα στη σελίδα 2). Μια ενσωματωμένη δίοδος TVS περιορίζει την αιχμή τάσης που μπορεί να προκύψει όταν το Cyrix απενεργοποιηθεί ξαφνικά λόγω υπέρτασης στοιχείου ή υπερθερμοκρασίας.
σημαντικά τεχνικά χαρακτηριστικά
- Αριθμός εξαρτήματος κατασκευαστή: CYR010120412
- Συνεχές ρεύμα και ρεύμα αποσύνδεσης: 120A
- για τάση μπαταρίας 12V και 24V
- λειτουργεί με μπαταρίες LiFePO4 ή μπαταρίες εκκίνησης μολύβδου-οξέος
Cyrix-Li-Ct ως τέλειο συμπλήρωμα για το VE.Bus BMS
Ένα κεντρικό βασικό στοιχείο των μέτρων προστασίας για τις μπαταρίες Victron LiFePO4 είναι το VE.Bus BMS. Ωστόσο, δεν μπορούν να ελεγχθούν όλα τα φορτία ή οι φορτιστές απευθείας μέσω του VE.Bus BMS. Για την απενεργοποίηση τέτοιων φορτίων ή φορτιστών διατίθενται αρκετοί διακόπτες Cyrix ελεγχόμενοι από το VE.Bus BMS.
Περιεχόμενο συσκευασίας:
1x Victron Energy CYR010120412 Cyrix-Li-Ct 12/24V-120A συζεύκτης μπαταριών
1x εγχειρίδιο χρήσης
Φύλλο δεδομένων
|
Βαθμός προστασίας IP
|
IP54
|
|
EAN
|
8719076034339
|
|
Θερμοκρασία περιβάλλοντος
|
-20°C - +50°C
|
|
Αριθμός εξαρτήματος κατασκευαστή
|
CYR010120412
|
|
Εγγύηση
|
2 έτη
|
|
Υγρασία αέρα
|
μέγ. 90 %, χωρίς συμπύκνωση
|
|
Κατασκευαστής
|
Victron Energy
|
|
Βάρος
|
0,12 Kg
|
|
Διαστάσεις (ΜxΠxΥ)
|
4,6 x 4,6 x 8 cm
|
