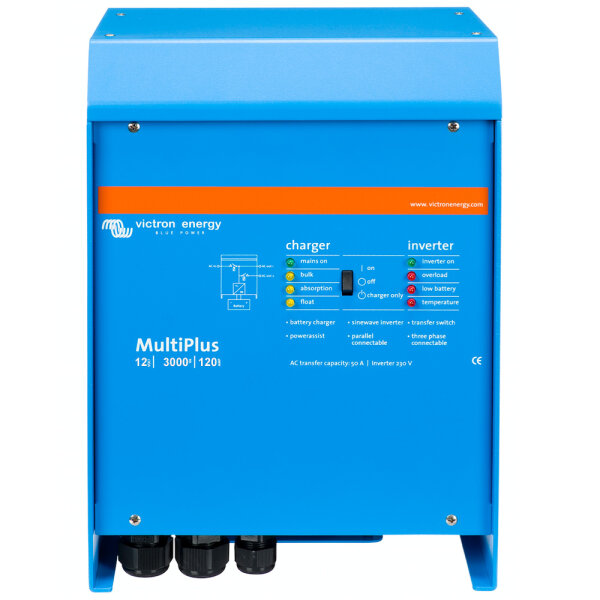

Der Multiplus 12/3000/120-16 von Victron Energy ist eine Gerätekombination aus 12V 2400W Sinus Wechselrichter und Batterie-Ladegerät. Das fest integrierte Batterieladegerät leistet beachtliche 120A womit auch große Batterien schnell voll geladen werden können wenn Land-/Netzstrom zur Verfügung steht. Der im Multiplus verbaute 12V Sinus Spannungswandler wandelt Ihren Strom aus der Batterie in 230V Wechselstrom um. Dank der echten Sinuswelle ist die Stromqualität auch für empfindliche elektronische Geräte perfekt geeignet. Neben den beiden integrierten Gerätetypen ist auch ein blitzschneller Transferschalter verbaut mit dem sich auch zahlreiche netzgekoppelte Lösungen umsetzen lassen. Zur Systemintegration steht neben dem VE.Bus Port auch ein COM Port zur verfügung was eine grenzenlose Vernetzung des Multiplus ermöglicht.
umfassend und flexibel einsetzbar
Da er neben Wechselrichter und Ladegerät auch noch über einen blitzschnellen 16A Transferschalter verfügt, ist er ein idealer Wechselrichter für die Bereiche Wohnmobil, Boot oder Yacht und den netzgekoppelten Bereich der Unterbrechungsfreien Stromversorgung im Falle von Netzschwankungen oder Stromausfällen. Auch für den Einsatz in netzgekoppelten Eigenverbrauchsanlagen die nur Strom vom Versorger ziehen wenn der Batteriestrom nicht mehr ausreicht oder als USV Lösung in der die Multiplus einspringen wenn der Strom vom Netzbetreiber plötzlich ausfällt und so für eine unterbrechungsfreie Stromversorgung sorgen.
wesentliche Leistungsmerkmale
2400W Dauerleistung und 6000W Spitzenleistung, für 12V Batteriespannung
Gerätekombination aus Wechselrichter mit Transfer-Switch und 120A Batterieladegerät
liefert reinste 230V Sinusspannung und eine saubere 50Hz Frequenz
VE.Bus Kommunikationsport sorgt für umfangreiche Möglichkeiten der Vernetzung, Systemintegration, Konfiguration und Kontrolle der Multiplus Geräte von Victron.
unterstütz den Drei-Phasen-Betrieb (3 gleiche Einheiten des selben Models benötigt)
Multiplus Geräte sind parallelschaltfähig, bis zu 6 Geräte lassen sich parallel verbinden und die Systemleistung dadurch im Bedarfsfall deutlich steigern
2 Wechselstromausgänge ab Multiplus 3000 und größer. An dem zweiten Ausgang können dann zum Beispiel Geräte angeschlossen werden, die nur laufen sollen wenn Netzstrom verfügbar ist
ab dem Multiplus 3000 ein COM Port zusätzlich zum VE.Bus Port zur Verfügung, damit sind der Systemintegration faktisch keine Grenzen mehr gesetzt
PowerControl Funktion ermöglicht das Arbeiten mit begrenzter Generatorleistung so wie eingeschränktem Land- oder Netzstrom
PowerAssist Funktion ermöglicht “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung im Bedarfsfall
als USV Lösung zur unterbrechungsfreien Stromversorgung einsetzbar, dank des integrierten Transferschalters mit 16A oder 50A
für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht oder andere programmierbare Ereignisse stattgefunden haben
kompatibel mit zahlreichen Victron Steuer- und Anzeigepanels
Drei Phasen-Betrieb mit baugleichen MultiPlus Wechselrichtern möglich
massiver Leistungsausbau möglich
Abgesehen von dem parallelen Anschluss, können auch drei Einheiten desselben Modells für einen Drei-Phasen-Ausgang konfiguriert werden. Damit jedoch nicht genug: Bis zu sechs Sets mit drei Einheiten können parallel geschaltet werden, um eine riesige 75 kW / 90 kVA Wechselrichter- und über 2.000 A Ladekapazität zu erzielen (mit der 5000er Version gerechnet)
PowerControl – Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom
Der MultiPlus ist ein sehr leistungsstarkes Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landstromversorgung viel Strom auf (fast 10A pro 5kVA Multi bei 230 VAC). Mit dem Fernbedienungspaneel Multi Control kann der maximal zu entnehmende Netz- bzw. Generatorstrom eingestellt werden. Der MultiPlus nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Landstromanschluss überlastet wird.
PowerAssist – “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung
Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension. Sie ermöglicht, dass der MultiPlus zu schwach ausgelegte alternative Quellen stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der MultiPlus sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird.
BackUp-System: Wechselstrom auch bei Netzausfall
Der Multiplus kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten PV-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es ist eine Software zur Erkennung eines Netzausfalls verfügbar.
einfache Systemkonfiguration
Wenn Einstellungen an einem Einzelgerät verändert werden müssen, kann dies innerhalb von wenigen Minuten mithilfe eines DIP-Schalter-Einstellungsverfahrens erfolgen.
Parallel geschaltete und Drei-Phasen-Systeme können mit der VE.Bus Quick Configure- und VE.Bus System Configurator Software konfiguriert werden.
Überwachungoptionen und Steuerung vor Ort
Es stehen mehrere Optionen zur Verfügung: Batteriewächter, Multi Control Paneel, Ve.Net Blue Power Paneel, Color Control Paneel, Smartphone oder Tablet (Bluetooth Smart), Laptop oder Computer (USB oder RS232).
Überwachung und Steuerung aus der Ferne
Victron Ethernet Remote, Victron Global Remote und das Color Control Panel ermöglichen Fernwartung und Fernüberwachung des MultiPlus. Zudem lassen sich die Systemdaten auf der VRM (Victron Remote Management) Website kostenlos speichern und einsehen.
Konfigurierung aus der Ferne
Sind Systeme mit einem Color Control Paneel an das Ethernet angeschlossen, kann auf sie zugegriffen werden und Einstellungen können aus der Ferne geändert werden.
