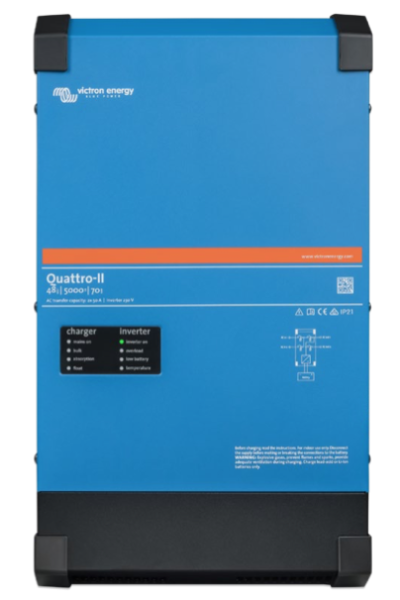

Το Quattro-II 48/5000/70-50/50 της Victron Energy είναι ένας συνδυασμός συσκευών που αποτελείται από inverter καθαρού ημιτόνου 48V 4000W, έναν ισχυρό φορτιστή μπαταριών και έναν διακόπτη μεταγωγής. Διαθέτει δύο μεταγόμενες εξόδους εναλλασσόμενου ρεύματος και 2 εισόδους εναλλασσόμενου ρεύματος, καθεμία από τις οποίες είναι εξοπλισμένη με διακόπτη μεταγωγής 100A. Το Quattro μπορεί να συνδεθεί σε δύο ανεξάρτητες πηγές εναλλασσόμενου ρεύματος: για παράδειγμα στο δημόσιο δίκτυο ηλεκτροδότησης και σε μια γεννήτρια ή και σε δύο γεννήτριες. Το Quattro συνδέεται αυτόματα με την ενεργή πηγή.
Το Quattro-II μπορεί να επιστρέφει ενέργεια στο δίκτυο.
Ο σταθερά ενσωματωμένος φορτιστής μπαταριών αποδίδει εντυπωσιακά 70A, ώστε ακόμη και μεγάλες μπαταρίες να μπορούν να φορτίζονται πλήρως και γρήγορα όταν υπάρχει διαθέσιμο ρεύμα ξηράς/δικτύου. Ο ενσωματωμένος στο Quattro μετατροπέας τάσης ημιτόνου 48V μετατρέπει το ρεύμα της μπαταρίας σε εναλλασσόμενο ρεύμα 230V. Χάρη στο καθαρό ημιτονικό κύμα, η ποιότητα ρεύματος είναι ιδανική ακόμη και για ευαίσθητες ηλεκτρονικές συσκευές. Εκτός από τους δύο ενσωματωμένους τύπους συσκευών, υπάρχει ένας εξαιρετικά γρήγορος διακόπτης μεταγωγής 50A για κάθε είσοδο εναλλασσόμενου ρεύματος. Χάρη σε αυτούς τους διακόπτες μπορούν να υλοποιηθούν αμέτρητες εφαρμογές και στον τομέα των διασυνδεδεμένων με το δίκτυο συστημάτων. Για την ενσωμάτωση στο σύστημα, εκτός από τη θύρα VE.Bus, διατίθενται επίσης 2 θύρες COM, κάτι που επιτρέπει πρακτικά απεριόριστη δικτύωση του Quattro.
εξαιρετικά ευέλικτο χάρη σε 2 εισόδους εναλλασσόμενου ρεύματος και 2 εξόδους εναλλασσόμενου ρεύματος
Η κύρια έξοδος εξασφαλίζει αδιάλειπτη λειτουργία. Σε περίπτωση διακοπής δικτύου ή διακοπής του ρεύματος ξηράς/γεννήτριας, το Quattro αναλαμβάνει την τροφοδοσία των συνδεδεμένων καταναλώσεων. Η μεταγωγή γίνεται τόσο γρήγορα (σε λιγότερο από 20 millisekunden), ώστε να διασφαλίζεται η αδιάλειπτη λειτουργία υπολογιστών και άλλων ηλεκτρονικών συσκευών. Η δεύτερη έξοδος παρέχει ρεύμα μόνο όταν υπάρχει εναλλασσόμενο ρεύμα διαθέσιμο σε μία από τις εισόδους του Quattro. Καταναλώσεις που δεν επιτρέπεται να αποφορτίζουν την μπαταρία, όπως π.χ. ένας θερμαντήρας νερού, μπορούν να συνδεθούν σε αυτή την έξοδο.
βασικά χαρακτηριστικά απόδοσης
- 4000W συνεχής ισχύς και 8000W ισχύς αιχμής, για τάση μπαταρίας 48V
- ESS - Συστήματα Αποθήκευσης Ενέργειας: επιστροφή ενέργειας στο δίκτυο
- συνδυασμός συσκευών από inverter με transfer switch και φορτιστή μπαταριών 120A
- παρέχει καθαρότατη ημιτονική τάση 230V και καθαρή συχνότητα 50Hz
- 2 είσοδοι εναλλασσόμενου ρεύματος με ενσωματωμένο διακόπτη μεταγωγής / 2 x 50 A μέγιστο ρεύμα μεταγωγής
- 2 έξοδοι εναλλασσόμενου ρεύματος + 1 πρόσθετη έξοδος, η οποία επιτρέπει τη διέλευση ρεύματος προς τις καταναλώσεις μόνο όταν είναι ενεργή η είσοδος εναλλασσόμενου ρεύματος
- η θύρα επικοινωνίας VE.Bus προσφέρει εκτεταμένες δυνατότητες δικτύωσης, ενσωμάτωσης συστήματος, διαμόρφωσης και ελέγχου των συσκευών Multiplus της Victron
- υποστηρίζει τριφασική λειτουργία (απαιτούνται 3 ίδιες μονάδες του ίδιου μοντέλου)
- οι συσκευές Multiplus μπορούν να συνδεθούν παράλληλα, έως και 6 συσκευές μπορούν να συνδεθούν παράλληλα και έτσι η ισχύς του συστήματος μπορεί να αυξηθεί σημαντικά όταν χρειάζεται
- 2x θύρες COM διατίθενται επιπλέον της θύρας VE.Bus, έτσι πρακτικά δεν υπάρχουν όρια στην ενσωμάτωση του συστήματος
- η λειτουργία PowerControl επιτρέπει τη λειτουργία με περιορισμένη ισχύ γεννήτριας καθώς και με περιορισμένο ρεύμα ξηράς ή δικτύου
- η λειτουργία PowerAssist επιτρέπει “ενίσχυση ισχύος“ γεννητριών και υποστήριξη παροχής από σύνδεση ξηράς όταν απαιτείται
- μπορεί να χρησιμοποιηθεί ως λύση UPS για αδιάλειπτη παροχή ρεύματος, χάρη στον ενσωματωμένο διακόπτη μεταγωγής 50A
- κατάλληλο για διασυνδεδεμένα με το δίκτυο συστήματα ιδιοκατανάλωσης, τα οποία αντλούν ρεύμα από τον πάροχο δικτύου μόνο όταν η χωρητικότητα της μπαταρίας δεν επαρκεί πλέον ή όταν έχουν συμβεί άλλα προγραμματιζόμενα γεγονότα
- 3 ξεχωριστά προγραμματιζόμενα ρελέ
- συμβατό με πολυάριθμα πάνελ ελέγχου και ενδείξεων της Victron
- πολύ υψηλή απόδοση και χαμηλή ιδιοκατανάλωση
δυνατότητα μαζικής επέκτασης ισχύος
Έως και 6 Quattros μπορούν να συνδεθούν παράλληλα. Αυτό αποδίδει, για παράδειγμα, με έξι μονάδες 48/10000/140 ισχύ 54 kW/60 kVA ή 840 A ρεύμα φόρτισης. Τρεις μονάδες μπορούν να συνδεθούν σε τριφασική διαμόρφωση. Και δεν σταματά εκεί: έως και 6 σετ των τριών συσκευών μπορούν να συνδεθούν παράλληλα και τότε προκύπτει ισχύς inverter 162 kW/180 kVA και πάνω από 2.500 A χωρητικότητα φόρτισης.
PowerControl – λειτουργία με περιορισμένη ισχύ γεννήτριας, περιορισμένο ρεύμα ξηράς ή δικτύου
Το MultiPlus είναι ένας πολύ ισχυρός φορτιστής μπαταριών. Για αυτόν τον λόγο αντλεί πολύ ρεύμα από τη γεννήτρια ή από την παροχή ρεύματος ξηράς (σχεδόν 10A ανά 5kVA Multi στα 230 VAC). Με το πάνελ τηλεχειρισμού Multi Control μπορεί να ρυθμιστεί το μέγιστο ρεύμα δικτύου ή γεννήτριας που επιτρέπεται να ληφθεί. Το MultiPlus λαμβάνει τότε υπόψη και άλλες συνδεδεμένες καταναλώσεις εναλλασσόμενου ρεύματος και χρησιμοποιεί για φόρτιση μόνο το ρεύμα που «περισσεύει». Έτσι αποτρέπεται η υπερφόρτωση της γεννήτριας ή της σύνδεσης ρεύματος ξηράς.
PowerAssist – “ενίσχυση ισχύος“ γεννητριών και υποστήριξη σύνδεσης ξηράς
Με αυτή τη λειτουργία, η αρχή του PowerControl αποκτά νέα διάσταση. Επιτρέπει στο Quattro να υποστηρίζει εναλλακτικές πηγές με ανεπαρκή διαστασιολόγηση. Οι αιχμές φορτίου εμφανίζονται συχνά μόνο για περιορισμένο χρονικό διάστημα. Σε μια τέτοια περίπτωση, το Quattro διασφαλίζει ότι η ανεπαρκής ισχύς από το ρεύμα ξηράς ή τη γεννήτρια αντισταθμίζεται άμεσα από ενέργεια της μπαταρίας.
BackUp-System: εναλλασσόμενο ρεύμα ακόμη και σε διακοπή δικτύου
Το Quattro μπορεί να χρησιμοποιηθεί τόσο σε μη διασυνδεδεμένες με το δίκτυο όσο και σε διασυνδεδεμένες με το δίκτυο εγκαταστάσεις PV, καθώς και σε άλλα εναλλακτικά ενεργειακά συστήματα. Διατίθεται λογισμικό για την ανίχνευση διακοπής δικτύου.
εύκολη διαμόρφωση συστήματος
Εάν πρέπει να αλλάξουν ρυθμίσεις σε μία μεμονωμένη συσκευή, αυτό μπορεί να γίνει μέσα σε λίγα λεπτά με τη βοήθεια μιας διαδικασίας ρύθμισης μέσω διακοπτών DIP.
Τα παράλληλα συνδεδεμένα και τα τριφασικά συστήματα μπορούν να διαμορφωθούν με το λογισμικό VE.Bus Quick Configure και VE.Bus System Configurator.
Επιλογές παρακολούθησης και τοπικού ελέγχου
Διατίθενται πολλές επιλογές: επιτηρητής μπαταρίας, πάνελ Multi Control, Ve.Net Blue Power Panel, Color Control Panel, smartphone ή tablet (Bluetooth Smart), laptop ή υπολογιστής (USB ή RS232).
Παρακολούθηση και έλεγχος από απόσταση
Το Victron Ethernet Remote, το Victron Global Remote και το Color Control Panel επιτρέπουν την απομακρυσμένη συντήρηση και την απομακρυσμένη παρακολούθηση του MultiPlus. Επιπλέον, τα δεδομένα του συστήματος μπορούν να αποθηκεύονται και να προβάλλονται δωρεάν στον ιστότοπο VRM (Victron Remote Management).
Απομακρυσμένη διαμόρφωση
Εάν συστήματα με Color Control Panel είναι συνδεδεμένα στο Ethernet, μπορεί να αποκτηθεί πρόσβαση σε αυτά και να αλλάξουν οι ρυθμίσεις από απόσταση.
