Actisense NMEA 2000 Verteilerbox - QNB-1

ActisenseArtikelnummer: QNB-1

Preis:
Sonderpreis€184,50 EUR Normalpreis€190,00 EUR

inkl. MwSt. Versandkosten werden im Checkout berechnet.

Versand in 1-3 Werktagen

Beschreibung

Actisense NMEA 2000 Verteilerbox - QNB-1, mit 6 Kabelverschraubungen für offene Kabelenden, Status LED, mit Stromeinspeisung

Störungsfreie NMEA 2000® Backbone-Verbindungen.

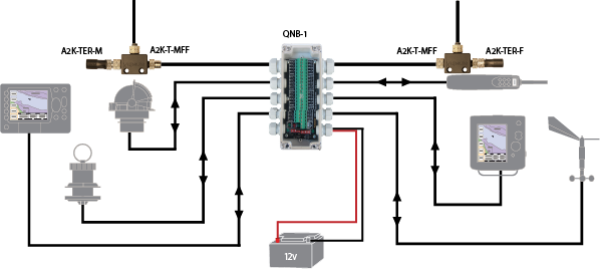

QNB-1 und QNB-1-PMW bieten Alternativen zu Mehrfachsteckern und reduzieren so die Kosten für eine NMEA 2000 Kabelinstallation. Perfekt geeignet für Bereiche mit hoher Gerätedichte, da sechs Abzweigungen angeschlossen werden können.

Der QNB-1 ist in zwei Versionen erhältlich:
Die Version QNB-1-PMW ist mit sechs Standard-NMEA-2000-M12-Buchsen (Micro-fit) ausgestattet, die "Plug and Play"-Anschlüsse für eine schnelle und einfache Installation ermöglichen. Ein STNG-Backbone von Raymarine kann an eine Seite des QNB-1 angeschlossen werden, um Standard-NMEA 2000 mit STNG zu kombinieren, ohne dass Adapterkabel erforderlich sind.

Die
QNB-1-Version
ist mit Verschraubungen ausgestattet, um die Installation von Kabeln in kundenspezifischen Längen zu ermöglichen. Dies ist eine großartige Option, um Standard-NMEA-2000-Geräte mit STNG-Geräten von Raymarine zu kombinieren.

Die LEDs informieren den Installateur während der Einrichtung und zeigen das Vorhandensein von Daten, den Energiestatus, die Umkehrung der Stromversorgung und den Zustand der Sicherungen an.

Merkmale
-
Hochwertige NMEA 2000 Barrier Strip Anschlüsse
- Diagnose-LEDs
- Verwendet Standard-ATO-Sicherungen

    Vorteile
    - Eine Einheit bietet sechs NMEA 2000 Ableitungen
    - Gesplittete Stromzufuhr für längere Netzwerke
    - Getrennte Sicherungen für die geteilte Einspeisung bieten eine einfache Möglichkeit zur Isolierung von Netzwerksegmenten
    - Einfache Installation in Mini- und Micro-Netzwerken unter Verwendung von Großkabeln
    - Einfaches Mischen und Anpassen von NMEA 2000 mit Raymarine STNG auf gegenüberliegenden Seiten

    Elektrisch

    Versorgungsspannung

    10-35V DC

    Versorgungsstrom, Versorgungsspannung 12/24V (ohne Last)

    10mA

    Mikrokabel abgesichert

    8A

    Minikabel abgesichert

    16A

    Power Polarity LED

    Rot = Falsch, Grün = Richtig

    NMEA 2000 Anschluss Eingang/Ausgang

    QNB-1-PMW Drop-Verbindungen

    M12-Buchse (A-codiert)

    QNB-1-GLA NMEA 2000-Anschluss

    5-Wege-Schraubklemme, 5,08mm Schraubenabstand

    M20 Verschraubung Klemmbereich

    6 - 12 mm

    Daten-LED

    Blinkt, wenn Daten im Netzwerk erkannt werden

    Mechanisch

    Gehäusematerial

    Polycarbonat - Hellgrau

    Material des Deckels

    Polycarbonat - Klar

    Dichtungsmaterial

    EPDM-Synthesekautschuk

    M16 Stopfbuchsenklemmbereich

    4,5 - 10 mm

    M20 Stopfbuchs-Klemmbereich

    6 - 12 mm

    Abmessungen

    160mm (L) x 132,4mm (B) x 80mm (H)

    Gewicht PMW Variante

    440g

    Gewicht GLA-Variante

    360g

    Zulassungen & Zertifizierungen

    Betriebstemperatur

    -20 - +55 °C

    Lagertemperatur

    -30 - +70 °C

    Luftfeuchtigkeit

    93% bei 40°C

    IP-Schutzart

    IP66

    Garantie

    3 Jahre (5 Jahre bei Registrierung)

    NMEA 2000-geprüft
