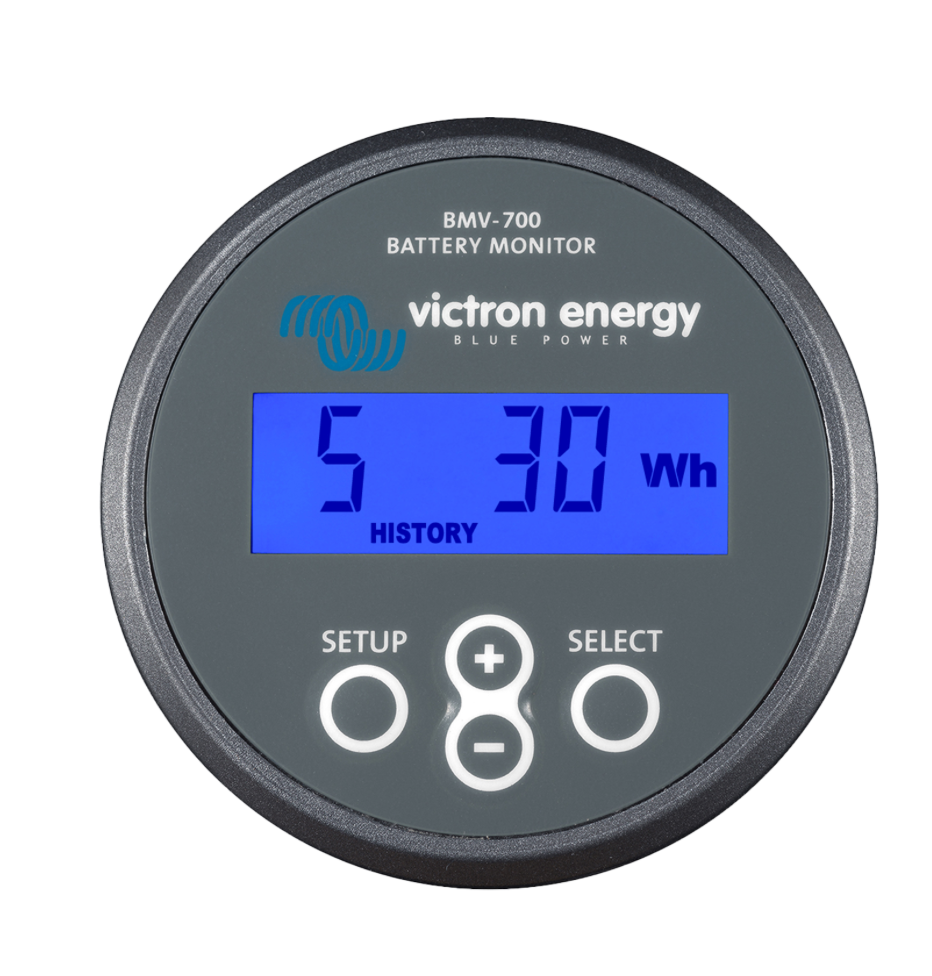

Victron Battery Monitor BMV-702

Victron EnergyArtikelnummer: BAM010702000

Preis:
Sonderpreis€160,80 EUR Normalpreis€174,93 EUR

inkl. MwSt. Versandkosten werden im Checkout berechnet.

Versand in 1-3 Werktagen

Beschreibung

Victron BMV 702 Batterie Monitor

Präzise Überwachung:
Die wesentliche Aufgabe der Batterieüberwachung ist es, den Ladezustand der Batterie zu überwachen, um unerwartete vollständige Entladungen anzuzeigen. Es wird hierfür ununterbrochen den Stromfluß gemessen sowie der aktuellen Batterie-Ladezustand erfasst. Bei Erreichen eines eingestellten Schwellwertes kann ein Alarm ausgelöst werden. Die Ampère-Stunden werden durch Integration des Stromflusses in die bzw. aus der Batterie ermittelt. Bei konstantem Strom entspricht die Integration der Multiplikation von Strom und Zeit. Z.B. ergibt ein Entladestrom von 10A über 2Std. einen Wert von 20Ah. Victron Batterie-Wächter sind mit leistungsstarken, programmierten Mikroprozessoren ausgestattet.

Funktionen:
Die verbleibende Batteriekapazität hängt von den verbrauchten Amperestunden, dem Entladestrom, der
Temperatur und dem Alter der Batterie ab. Es sind komplexe Softwarealgorithmen erforderlich, um all diese
Variablen zu berücksichtigen.
Abgesehen von den grundlegenden Anzeigeoptionen wie Spannung, Strom und verbrauchte Amperestunden zeigt die BMV-702 Serie auch den Ladezustand, die Restlaufzeit, die Batterietemperatur und den Stromverbrauch in Watt an. Es erfolgt ebenso eine Überwachung der Mittelpunktspannung einer Batteriebank.
Zusätzlicher Eingang zum Messen von Spannung einer zweiten Batterie vorhanden.

Einfache Installation und Programmierung:
Sämtliche elektrischen Anschlüsse werden mit dem Leiterplatten-Steckverbinder am Strom-Shunt vorgenommen. Der Shunt ist mit dem Wächter über ein Standard RJ12-Telefonkabel verbunden.
Ein Schnellinstallationsmenü und ein ausführliches Setup-Menü mit Bildlauf unterstützt den Nutzer, während der Einstellungen.

Standardfunktionen
- Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand, Temperatur der Batterie
- Restlaufzeit bei aktueller Entladerate
- Überwachung der Mittelpunktspannung einer Batteriebank
- Messen von Spannung einer zweiten Batterie
- Programmierbarer visueller und akustischer Alarm
- Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten
- Shunt-Kapazität bis zu 10.000 Ampere auswählbar.
- VE.Direct Kommunikationsanschluss
- Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand
bewertet werden können.
- Breiter Eingangsspannungsbereich: 9,5 - 95 V
- Hohe Strommessauflösung 10 mA (0,01 A)
- Geringer Stromverbrauch 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V

Überwachung der Mittelpunktspannung:
Diese Funktion, die häufig in der Industrie verwendet wird, um große und kostenintensive Batteriebänke zu überwachen, ist nun zum ersten Mal zu einem günstigeren Preis erhältlich, damit jede beliebige Batteriebank überwacht werden kann. Eine Batteriebank besteht aus einem Strang in Reihe geschalteter Zellen. Die Mittelpunktspannung ist die Spannung nach der Hälfte des Strangs. Im Idealfall beträgt die Mittelpunktspannung genau die Hälfte der Gesamtspannung. In der Praxis kommt es jedoch zu Abweichungen. Diese sind von zahlreichen Faktoren abhängig, wie z. B. von einem unterschiedlichen Ladezustand bei neuen Batterien oder Zellen, unterschiedlichen Temperaturen, internen Leckströmen, Kapazitäten und noch vielen weiteren.
Große oder zunehmende Abweichungen der Mittelpunktspannung deuten auf eine unsachgemäße Batteriepflege oder eine fehlerhafte Batterie bzw. Zelle hin. Korrigierende Maßnahmen infolge eines Mittelpunktspannungsalarms können ernsthafte Schäden an einer teuren Batterie verhindern.

Details:
Auflösung und Genauigkeit (mit einem 500 A Shunt):
Strom ± 0,01 A
Spannung ± 0,01 V
Amperestunden ± 0,1 Ah
Ladezustand (0-100%) ± 0,1 %
Restlaufzeit ± 1 min
Genauigkeit der Strommessung ± 0,4 %
Genauigkeit der Spannungsmessung ± 0,3 %
Abmessung: 65 x 65 x30
Normen:
Sicherheit EN 60335- 1
Emissionen / Immunität EN 55014- 1 / EN 55014- 2
Automobilbranche ECE R10-4 / EN 50498

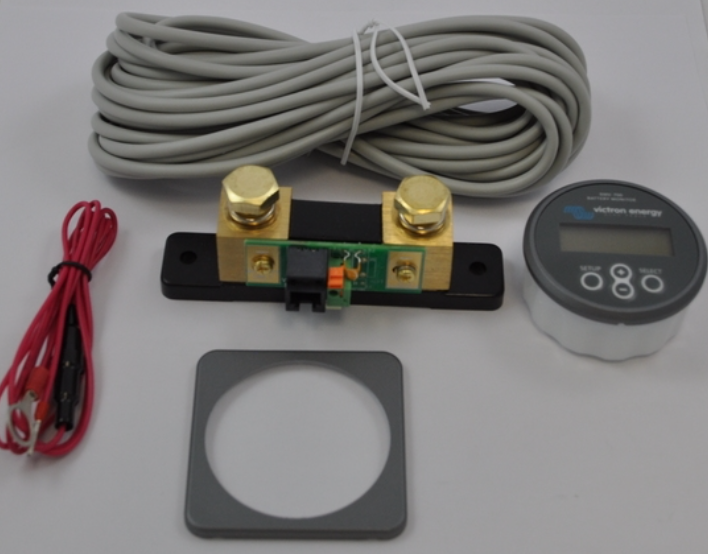

Lieferumfang:
- 500 Ampere/50 mV Schnellanschluss-Shunt
und ein Anschluss-Set:
- RJ 12-Kabel (10 m)
- Batteriekabel mit Sicherung (2 m)
- separate Frontblende für ein quadratisches oder rundes Display
- Sicherheits-Ring für eine rückseitige Montage, Schrauben für eine frontseitige Montage
Das Kabel mit integriertem Temperatursensor muss separat erworben werden (Teilenummer: ASS000100000)!
