Beschreibung
Der Mastervolt Charge Mate (MPN 83301202) ist ein automatisches Batterie-Relais, das zwei Batterie-Bänke verbindet, wenn die Spannung mindestens 5 Sekunden lang über einen voreingestellten Wert (>13V@12V / >26V@24V) steigt, so dass diese Batteriebänke gleichzeitig geladen werden können. Wenn die Spannung abfällt (<12,75V@12V / <25,5V@24V), werden die Batteriebänke wieder getrennt.

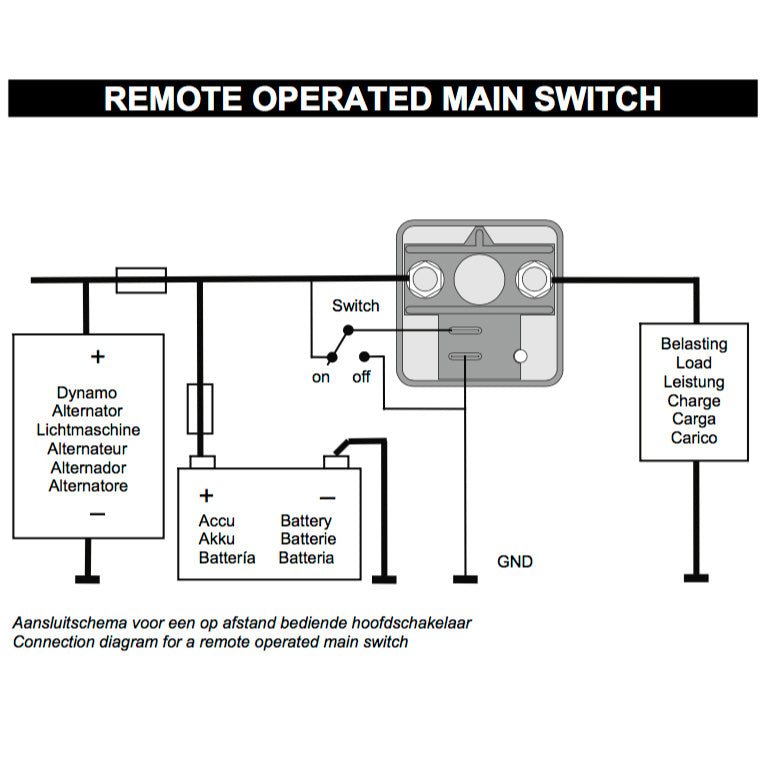

Mit einem optional zur Verfügung stehenden Fernbedienungsschalter kann der Charge Mate als ein parallel verbindender Magnet für Notstarts verwendet werden.
Hintergrund zum Einsatz von Batterie Relais
Sekundärbatterien werden immer häufiger eingesetzt. Da eine zweite Batterie verhindern kann, dass die Hauptbatterie so weit entleert wird, das sie nicht mehr starten kann, scheint sie eine sichere und zuverlässige Lösung zu sein. Doch auch die zweite Batterie muss regelmäßig geladen werden. Hierfür bietet Mastervolt die Lösung: Der Charge Mate schließt beide Batterien mit einem Relais während des Ladens an und hält sie zu anderen Zeiten voneinander getrennt.
wichtige technische Merkmale
- für Batteriespannung 12V / 24V mit einer Dauerleistung von 120A
- Einschaltspannung 13-15 V (12 V) / 26-30 V (24 V), Abschaltspannung < 12,75 V (12 V) / < 25,5 V (24 V)
- Einschaltverzögerung sorgt für stabile Funktion da unempfindlich gegen Spannungsspitzen
- kann bei tiefentlandener Starterbatterie für einen Notstart über die Sekundärbatterie als Verbindungsglied eingesetzt werden
- sehr niedriger Eigenverbrauch bei Nulllast: < 1 mA bei 12/24 V W
einsetzbar als Fernbedienungsschalter (optional)

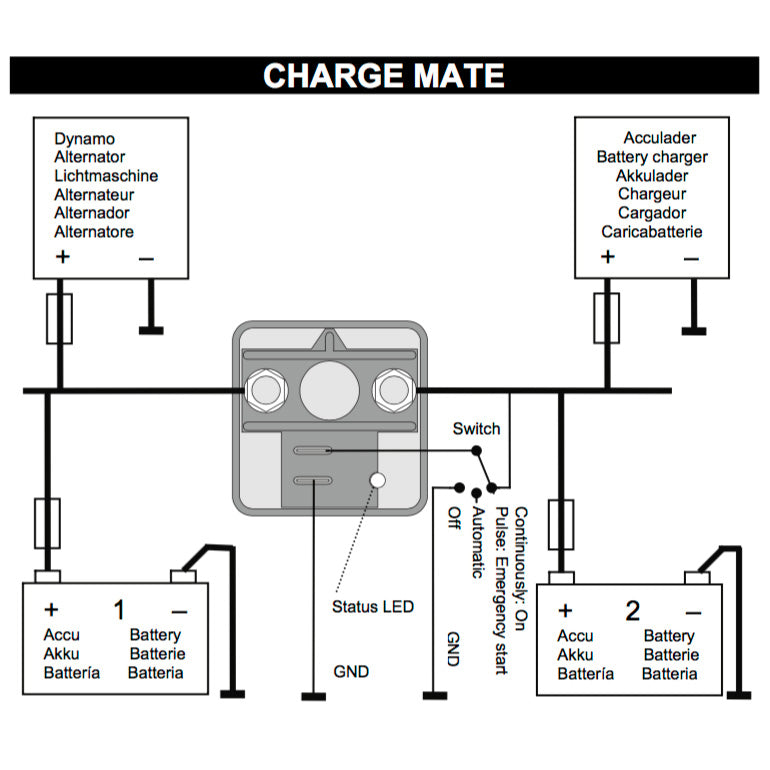

Für die Fernbedienung des Charge Mate kann ein einpoliger AN-AUS-AN-Schalter verwendet werden. Wird der SCHALTER-Kontakt an die negative Versorgung angeschlossen, bleibt das Relais geöffnet. Wenn sich der Schalter in der zentralen Position befindet, ist der Charge Mate automatisch in Betrieb. Wenn der Charge Mate an die positive Versorgung während eines kurzen Impulses (AN) angeschlossen ist, bleibt er 30 Sekunden lang geschlossen, so dass der Motor im Falle von Notstarts gestartet werden kann. Bei einem kontinuierlichen Anschluss an die positive Versorgung (AN), bleiben die beiden Batteriebänke parallel miteinander verbunden.
LED Anzeige
Die grüne LED "STATUS" leuchtet auf, wenn der Charge Mate die zwei Batteriebänke parallel miteinander verbunden hat. Siehe Tabelle "STATUS LED".
