Beschreibung
Dank seiner hohen Betriebsspannung von 39,6V ist es ideal für 24V Systeme oder 12V Systeme (12V nur in Verbindung mit MPPT Ladereglern, die eine entsprechende, maximale Modulspannung verarbeiten können) geeignet. Die PCB-ETFE 50W 39V Solarzelle ist flexibel und im Vergleich zu normalen flexiblen Solarzellen bei vollflächiger Verklebung auch bedenkenlos begehbar.
Technische Eigenschaften PCB-ETFE 50W 39V Solarpanel
- 50W Nennleistung, hoher Wirkungsgrad und 3-Busbar Technologie
- bestückt mit monokristallinen A-Grade Solarzellen
- höhere Hitzeverträglichkeit im Vergleich zu TPT Modulen dank PCB-Backsheet, dadurch weniger anfällig für Blasenbildung durch mangelhafte Verklebung
- begehbar und auch im feuchten Zustand noch rutschfester als vergleichbare Solarmodule am Markt
- semiflexibel - biegbar bis maximal 15 Grad
- leichte Montage des Solarpanels durch verkleben oder Nutzung der Ringösen
- uneingeschränkt Salzwasser tauglich, universell einsetzbar
- ETFE High-Tec Kunststoff sorgt für Gewichtseinsparung und eine zugleich hohe Lichtdurchlässigkeit von max. 96%
- Anschlussdose mit hoher Schutzart IP67
- einfache Installation dank vormontierter Solarkabel mit MC4 Stecker und Buchse
- bewährte Offgridtec Qualität: hergestellt ausschließlich aus Premium-Rohstoffen der höchsten Qualitätsstufe
ETFE High-Tec Kunststoff auf der Frontseite
Die Frontseite des Solarpanels ist mit einer High-Tec Kunststoffschicht bedeckt welche auf Ethylen-Tetrafluorethylen-Copolymer ETFE – einem Teflon Derivat (PTFE) – basiert und bietet hervorragenden Schutz vor schädlichen Umwelteinflüssen und ist auch für den Einsatz in Salzwasser geeignet. ETFE ist leichter und zugleich lichtdurchlässiger als andere Kunststofflösungen am Markt.

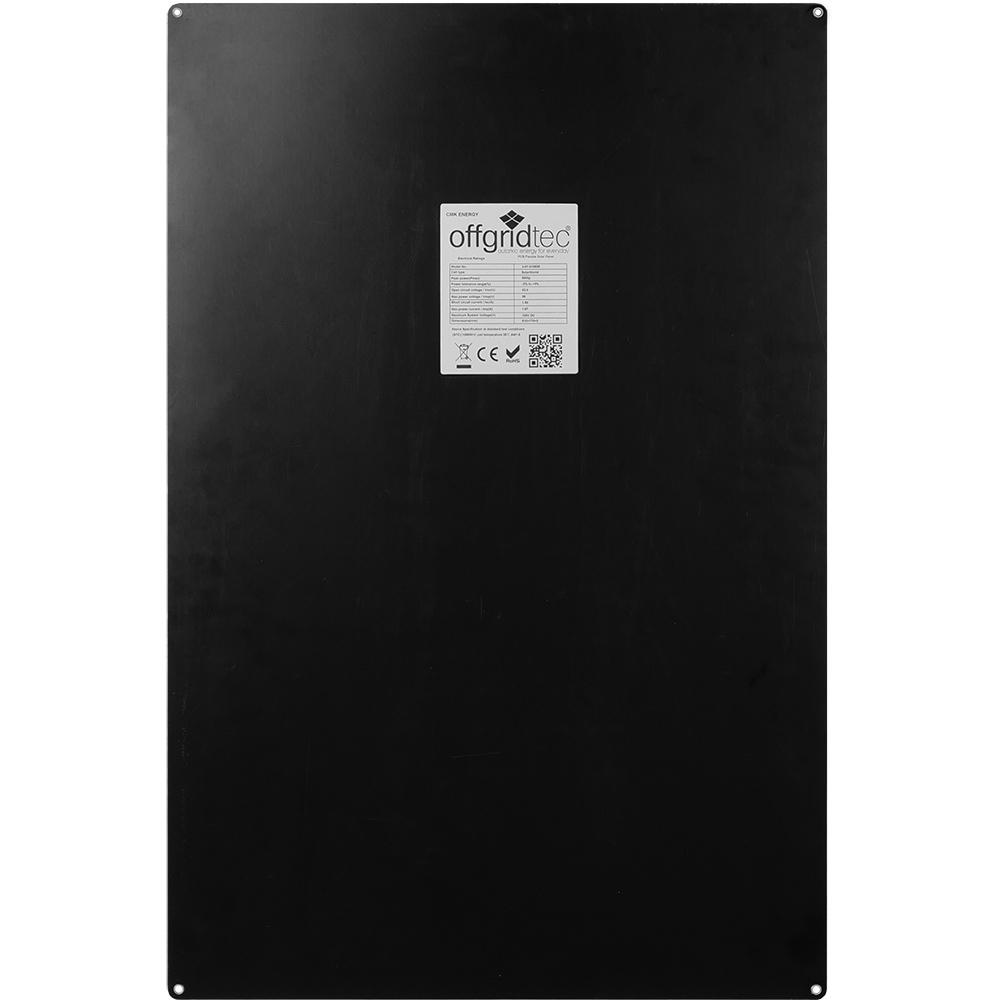

Extrem stabile Fiberglas (PCB) Trägerplatte als Rückseite
Die Rückseite aus Fiberglas (PCB) macht das Modul wesentlich stabiler als herkömmliche Panels mit TPT-Rückseite. Folgende Vorteile bietet Ihnen dieser Aufbau:
- verhindert Blasenbildung, die bei TPT-Modulen auf Grund falsche Verklebung auftreten kann
- verträgt höhere Temperaturen im Vergleich zum TPT-Aufbau
- reduziert die Gefahr von Zellbrüchen durch versehentliches überbiegen des Panels durch den Benutzer
Technische Eigenschaften PCB-ETFE 50W 39V Solarpanel:
- Arbeitsspannung (Vmp): 39,6 V
- Leerlaufspannug (Voc): 46,61 V
- max. Strom (Imp): 1,26 A
- Kurzschlussstrom (Isc): 1,36 A
- max. Systemspannung: 200 V
- Abmessungen: 510 x 590 x 3 mm
- Gewicht: 2,5 Kg
- Teilenummer: 3-01-010830
Anwendungsgebiete der Offgridtec PCB-ETFE Serie
- uneingeschränkt im Marine-Bereich einsetzbar
- bestens geeignet zur Montage auf Wohnmobil, Bus und anderen Fahrzeuge
- für die Installation auf gerundeten Blechdächern
- empfohlen für alle Systeme, bei denen höchste Zuverlässigkeit und Performance gefordert sind
- zur Aufhängung z.B. Zelten beim Campen bestens geeignet, durch die PCB-Trägerschicht halten die Ringösen auch sehr hohen mechanischen Belastungen stand
Offgridtec 3-01-010830 PCB-ETFE 50W 39V semiflexibles Solarpanel
| Generatorleistung wp | 50 Wp |
| Solarmodul - Größe Anschlusskabel | 4mm |
| Solarmodul - Kabellänge | 0,8 m |
| Modulspannung (VMP) | 39,6 V |
| max. Strom (IMP) | 1,26 A |
| Kurzschlussstrom (ISC) | 1,36 A |
| Solarmodul - Anschlussbox (IP) | IP65 / IP67, IP65 / IP 67 |
| Leerlaufspannung (VOC) | 46,61 V |
| Gewicht | 2,5kg |
| Solarmodul - installierte Dioden | 2x IOSQO50 Bypass Diode |
| Systemspannung | 24V |
| Hersteller Teilenummer | 010830 |
| Max. Systemspannung | 200 V/DC |
| Temperatur-Koeffizienz 1 | -0,45% / Grad Celsius |
| Zellenwirkungsgrad | 20,6 % |
| Hersteller | Offgridtec |
| Luftfeuchtigkeit | max. 100% |
| Toleranz | ±3 % |
| EAN | 4250983255263 |
| Solarmodul - Anzahl Zellen | 72 (3x24) |
| Solarmodul - Zellentyp | monokristallin |
| Abmessungen | 510 x 590 x 3 mm |
