Victron Cyrix-Li-Charge 24/48V-230A

Victron EnergyArtikelnummer: CYR020230430

Preis:
Sonderpreis€150,34 EUR Normalpreis€205,87 EUR

inkl. MwSt. Versandkosten werden im Checkout berechnet.

Versand in 1-3 Werktagen

Beschreibung

Der Cyrix-Li-Charge 24/48V-230A Batteriekoppler von Victron Energy (MPN CYR020230430) für 12V und 24V LiFePO4 Batterien. Er kann mit einem maximalen Strom von 230A arbeiten und ist unter anderem eine ideale Ergänzung zum VE.Bus BMS als Batterieschalter für solche Lasten, die das VE.Bus BMS nicht selbstständig schalten kann.

Funktion der Cyrix Batteriekoppler im Allgemeinen

Der Victron Cyrix-Li-Load 24/48V-230A ist ein hochleistungsfähiges mikroprozessorgesteuertes Relais, das Batterien automatisch parallel schaltet, wenn eine von ihnen einen vorgegebene Spannungswert erreicht hat (wodurch angezeigt wird, dass die Batterie geladen wird) und, das die Batterien wieder voneinander trennt, wenn die Spannung unter den Erhaltungsspannungswert abfällt (wodurch angezeigt wird, dass eine oder beide Batterien gerade entladen werden). Cyrix Batteriekoppler sind hervorragend geeignet, um Trenndioden zu ersetzen. Ihr Hauptmerkmal besteht darin, dass es praktisch zu keinerlei Spannungsverlust kommt, so dass die Ausgangsspannung der Wechselstromgeneratoren bzw. der Batterieladegeräte nicht erhöht werden muss.

Arbeitsweise des Cyrix-Li-Charge 24/48V 230A

Der Cyrix-Li-Charge 24/48V-230A verbindet ein Batterieladegerät mit einer Verzögerungszeit von 3 Sekunden:

  • wenn der Ausgang "Charge Disconnect" des VE. Bus BMS hoch ist und
  • wenn er 13,7 V (bzw. 27,4 V oder 54,8 V) oder mehr an seinem Batterieladegerät-Anschluss misst und
  • wenn er 2 V oder mehr an seinem Batterieanschluss misst (der Cyrix bleibt offen, wenn er nicht an die Batterie angeschlossen ist).

Der Cyrix-Li-Charge schaltet sofort ab, wenn sein Steuerungsausgang den Zustand "free floating" (offener Stromkreis) erreicht, eine Zellüberspannung oder eine Zellübertemperatur anzeigt. Im Allgemeinen wird ein Zellüberspannungsalarm kurz nach dem Anhalten des Ladevorgangs zurückgesetzt. Der Cyrix verbindet dann das Ladegerät wieder. Nachdem zweimal versucht wurde, das Gerät im zeitlichen Abstand von 3 Sekunden erneut zu verbinden, verlängert sich diese Verzögerungszeit auf 10 Minuten. Immer dann, wenn die Batteriespannung unter 13,5 V (bzw. 27 V oder 54 V) liegt, schaltet der Cyrix mit einer Verzögerungszeit von 1 Stunde ab.

Anmerkung 1: Ist der Entladestrom gleich 0 oder ist nur ein sehr geringer Entladestrom vorhanden, schaltet der Cyrix nicht kurz nach dem Abschalten des Ladegerätes und/oder der Abtrennung ab, weil die Batteriespannung über dem Wert von 13,5 V bleibt. Anmerkung 2: Wenn der Ausgang des Batterieladegerätes, nachdem der Cyrix abgeschaltet hat, sofort wieder auf 13,7 V oder mehr ansteigt, schaltet der Cyrix mit einer Verzögerungszeit von 3 Sekunden wieder ein.

Wichtige technische Merkmale

  • Hersteller-Teilenummer: CYR020230430
  • Dauerstrom und Abschaltstrom: 230A
  • für 12V und 24V Batteriespannung

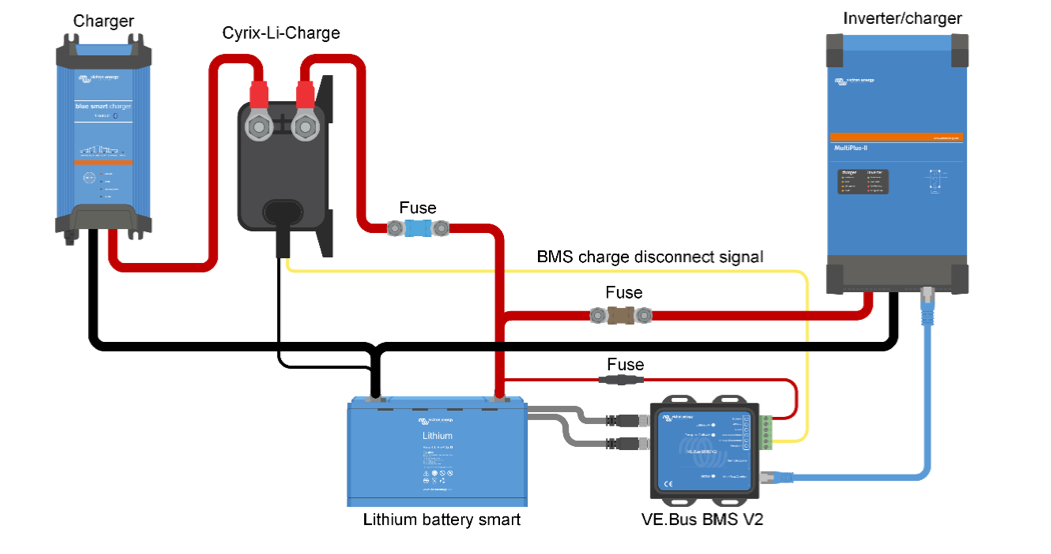

Cyrix-Li-Charge als perfekte Ergänzung zum VE.Bus BMS

Ein zentrales Kernstück der Schutzvorkehrungen für Victron LiFePO4 Batterien ist das VE.Bus BMS. Jedoch lassen sich nicht alle Lasten oder Ladegeräte direkt über das VE.Bus BMS steuern. Um solche Lasten bzw. Ladegeräte abzuschalten sind mehrere VE.Bus BMS steuerbare Cyrix-Schalter verfügbar.

Lieferumfang:

1x Victron Energy CYR020230430 Cyrix-Li-Charge 24/48V-230A Batteriekoppler

1x Cyrix Anschlussleitung 1m

1x Bedienungsanleitung

Datenblatt

Schutzart IP

IP54

EAN

8719076022282

Umgebungstemperatur

-20°C - +50°C

Hersteller Teilenummer

CYR020230430

Garantie

2 Jahre

Luftfeuchtigkeit

max. 90 %, nicht kondensierend

Hersteller

Victron Energy

Gewicht

0,3 Kg

Abmessungen (LxBxH)

10 x 6 x 50 cm
