Wie viel Restladung hat meine Bordbatterie eigentlich noch? Ist die Batterie wirklich voll? Warum wird trotz ausgeschalteter Verbraucher Energie aus der Batterie entnommen? Diese Fragen beantwortet der VOTRONIC LCD-Batterie-Computer S auf das Prozent (%) und die Amperestunde (Ah) genau. Er informiert auf Knopfdruck umfassend über den aktuellen Ladezustand der Batterie, die fließenden Batterieströme sowie die Spannungslage der Batterie. Aufbauend auf dem überaus bewährten VOTRONIC LCD-Batterie-Computer ist der LCD-Batterie-Computer S entstanden. Die vielseitigen, leicht zu bedienenden Anzeigefunktionen sind durch eine weiß beleuchtete, übersichtliche LCD-Anzeige erweitert worden, die auch aus großer Entfernung und bei ungünstigen Lichtverhältnissen sehr gut ablesbar ist.
Das Gerät steht ständig mit „seiner Batterie“ in Kontakt und registriert und bewertet somit alle Batterieaktionen. Alle Lade- und Entladeströme werden penibel mitgezählt, Batteriegröße, Selbstentladung, Batteriebelastung etc. anhand einprogrammierter Kennlinienfelder berücksichtigt. Aus den gemessenen Werten und der Batteriegröße wird dann die Restkapazität der Batterie errechnet. Das Ergebnis ist die korrekte Anzeige des Ladezustandes (der noch entnehmbaren Kapazität, Restladung) der Bordbatterie als Zahlenwert in Amperestunden („Ah“) und in Prozent („%“) sowie als übersichtlicher Füllstands-Balken, wie bei einer Tankuhr. Der LCD-Batterie-Computer S eignet sich für alle Batterietypen (Säure, Gel, AGM, Lithium einstellbar) mit 12V- und 24V-Batteriespannung.
Selbstverständlich stehen auch die aktuelle Batteriespannung („V“) und der aktuelle Batteriestrom („A“) in der Anzeige zur Verfügung. Entladeströme (Verbraucher) werden durch ein Minuszeichen gekennzeichnet. Ladeströme sind zudem durch ein gut lesbares Zeichen „Charge“ gekennzeichnet. Davon unabhängig besteht eine weitere Anzeigemöglichkeit für die Spannung einer zweiten Batterie, z.B. zur Überwachung der Starter-Batterie des Fahrzeugs.
Der LCD-Batterie-Computer S besitzt einen frei programmierbaren Schaltausgang für Steuer-, Kontroll- und Warnzwecke, um z.B. abhängig vom Ladezustand der Bord-Batterie (0-100%) Verbraucher automatisch zu schalten oder eine Warnung auszugeben. Ein- und Aus-Schaltpunkte sind in % frei und unabhängig voneinander einstellbar, wodurch beliebige Schaltfunktionen ermöglicht werden. Zudem können diese jederzeit manuell per Tastendruck übersteuert werden.
Anwendungsbeispiel: Automatischer Schutz der Batterie gegen schädliche Tiefentladung, die Verbraucher werden exakt nach Ladezustand abgeschaltet, z.B. bei weniger als 25% Ladezustand. Auf Tastendruck ist eine NOT-EIN-Funktion möglich zur Weiterversorgung der Verbraucher. Das Gerät kann somit auch als fernbedienter Batterie-Hauptschalter (ein/aus) mit Tiefentladeschutz verwendet werden.

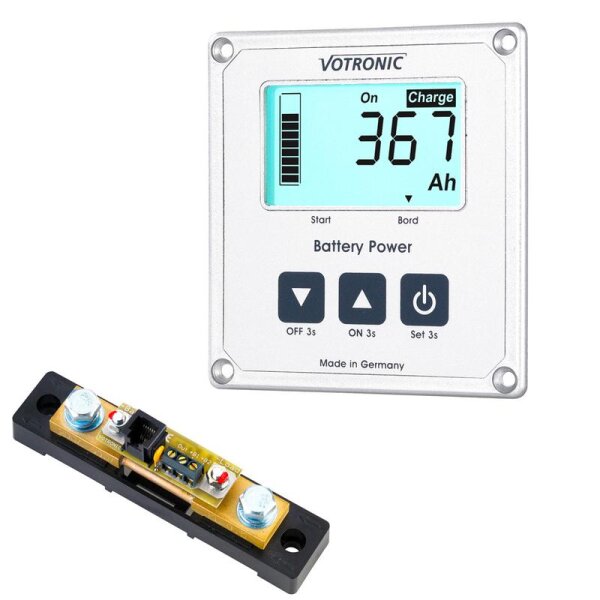

Ein steckerfertiges Anschlusskabel verbindet die Anzeige komplett mit einem robusten , der direkt am Minuspol der Bord-Batterie angeschlossen wird und an dem die Spannungen und Ströme der Batterie aufgenommen werden. Hier befindet sich auch der Schaltausgang zum Anschluss von Signalgebern oder kräftigen Schaltrelais.
Passend zum VOTRONIC Modulsystem reiht sich das Gerät sowohl optisch als auch mechanisch (einheitliche Höhe 85 mm) an die übrigen Anzeigemodule an und die geringe Einbautiefe von nur 22 mm erlaubt die Montage an nahezu jeder Stelle.
Wichtige Information zum Smart-Shunt:
Die Auswahl des passenden Smart-Shunt (100 S, 200 S oder 400 S) richtet sich ausschließlich nach der maximalen Dauerbelastung durch die Verbraucher (A) und nicht nach der Batterie-Gesamtkapazität (Ah).
Auch erhältlich in Boots-Ausführung mit vor Feuchtigkeit geschützter Elektronik!
Technische Daten
| Gerätetyp |
Art.-
Nr. |
Mess-
Shunt im
Liefer-
umfang
|
Strom-
auf-
nahme
[mA]
|
Stromaufn.
Beleuchtung
(abschaltbar)
[mA]
|
Batterie-
Nennkapaz.
einstellbar
[Ah]
|
Strommess-
bereich
Shunt [A]
Dauer/15/7 Min.
|
Gewicht
Display/Shunt
[g]
|
| LCD-Batterie-Computer 100 S |
1263 |
100 A |
8 |
60 |
50 - 2000 |
100 / 150 / 200 |
55 / 240 |
| LCD-Batterie-Computer 200 S |
1266 |
200 A |
8 |
60 |
50 - 2000 |
200 / 300 / 400 |
55 / 240 |
| LCD-Batterie-Computer 400 S |
1269 |
400 A |
8 |
60 |
100 - 2000 |
400 / 600 / 800 |
55 / 245 |
| Batterie-Spannung Blei-Säure/Gel/AGM: |
12 und 24 V |
| Batterie-Spannung LiFePO4 |
12,8-13,2 V / 25,6-26,4 V |
| Prüfzeichen: |
CE, E-Prüfung (EMV/Kfz-Richtlinie) |
| Lieferumfang: |
Anzeigeeinheit, Mess-Shunt 100 A, 200 A oder 400 A inklusive Smart-Shunt-Abdeckung,
Anschlusskabel 5m lang, Masseband, Befestigungsschrauben, Anleitung, Bohrschablone |
| Maße (B x H x T): |
80 x 85 x 24 mm |
| Einbaumaße (B x H x T): |
66 x 72 x 22 mm |
| Maße Shunt (B x H x T): |
135 x 32 x 44 mm |
Die Geräte sind auf die im Lieferumfang enthaltenen Mess-Shunts abgestimmt und können nicht in Verbindung mit anderen Mess-Shunts betrieben oder untereinander ausgetauscht werden!
