Με τον νέο αυτόματο πιλότο EVOLUTION της Raymarine, η αυτόματη πλοήγηση του σκάφους σας είναι πιο εύκολη από ποτέ. Δεν απαιτείται πλέον χρονοβόρα βαθμονόμηση. Χάρη στον έξυπνο αισθητήρα EV, ο αυτόματος πιλότος παρακολουθεί κάθε κίνηση του σκάφους προς όλες τις κατευθύνσεις και προσαρμόζει αυτόματα τον έλεγχο στις συνθήκες της θάλασσας, χωρίς να χρειάζεται ο χρήστης να κάνει επιπλέον ρυθμίσεις. Έτσι, εξασφαλίζεται η ασφαλής άφιξη στον επιθυμητό προορισμό. Ένα ακόμη μεγάλο πλεονέκτημα του αυτόματου πιλότου είναι η ευελιξία στην εγκατάσταση. Ενώ μπορείτε να τοποθετήσετε τη μονάδα χειρισμού στο πιο εύκολα προσβάσιμο σημείο, μπορείτε να εγκαταστήσετε τον αισθητήρα EV όπου σας εξυπηρετεί καλύτερα. Είτε πάνω είτε κάτω από το κατάστρωμα. Δεν υπάρχουν περιορισμοί στην τοποθέτηση όπως στους συμβατικούς αισθητήρες πορείας. Ο πυρήνας του αισθητήρα προστατεύεται από εισροή νερού σύμφωνα με IPx6 και IPx7. Τα διάφορα εξαρτήματα μπορούν να συνδεθούν πολύ εύκολα μεταξύ τους μέσω SeaTalk. Τα απαιτούμενα καλώδια και ένας αισθητήρας θέσης πηδαλίου περιλαμβάνονται στη συσκευασία. Επιπλέον, ο αυτόματος πιλότος είναι συμβατός με NMEA2000.

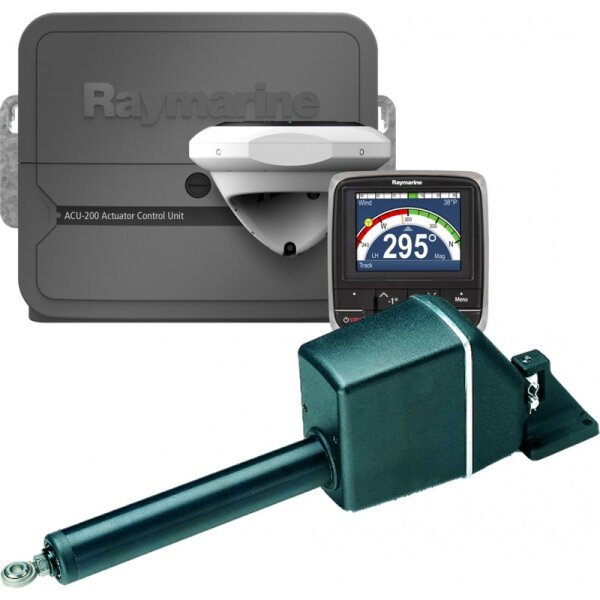

Αυτό το σετ αποτελείται από τον αισθητήρα EV-1, τη μονάδα ελέγχου κίνησης ACU-200, τη μονάδα χειρισμού p70s (ιδανική για ιστιοπλοϊκά), έναν μηχανικό γραμμικό μηχανισμό κίνησης Τύπου 1 καθώς και το σετ καλωδίων Evolution.
Αισθητήρας EV-1
Ο EV-1 είναι κατάλληλος για μηχανικά και υδραυλικά συστήματα αυτόματου πιλότου EVOLUTION. Το δίκτυο SeaTalkNG επιτρέπει τη σύνδεση με ένα μόνο καλώδιο για τροφοδοσία και δεδομένα από τη μονάδα EVOLUTION ACU (actuator control unit), καθώς και τη σύνδεση με το δίκτυο SeaTalkNG και NMEA2000.
Μονάδα ελέγχου κίνησης ACU-200
Η στιβαρή ACU-200 παρέχει αξιόπιστα την ισχύ για τον μηχανισμό κίνησης του αυτόματου πιλότου και μπορεί να τροφοδοτεί με ρεύμα το δίαυλο SeaTalkNG. Η ACU-200 μπορεί να ελέγχει μηχανισμούς κίνησης Τύπου 1. Περιλαμβάνεται αισθητήρας θέσης πηδαλίου.
Μονάδα χειρισμού p70s
Η μονάδα χειρισμού p70s λειτουργεί μέσω πλήκτρων λειτουργίας και έχει σχεδιαστεί ειδικά για ιστιοπλοϊκά σκάφη. Ο προηγμένος οπίσθιος φωτισμός LED προσφέρει λαμπερά χρώματα και αντίθεση με χαμηλή κατανάλωση ρεύματος. Η μεγάλη οριζόντια και κάθετη γωνία θέασης επιτρέπει την ανάγνωση σχεδόν από κάθε κατεύθυνση. Το p70s λειτουργεί με το περιβάλλον χειρισμού LightHouse.
Μηχανικός γραμμικός μηχανισμός κίνησης Τύπου 1 (12 V)
Ο μηχανικός γραμμικός μηχανισμός κίνησης Τύπου 1 της Raymarine προσφέρει:
- τεράστια δύναμη ώθησης, σύντομους χρόνους πλήρους μετατόπισης πηδαλίου από άκρη σε άκρη και αθόρυβη λειτουργία
- χαμηλή αντίσταση, ώστε να ελαχιστοποιείται η επίδραση στο σύστημα διεύθυνσης όταν ο αυτόματος πιλότος βρίσκεται σε αναμονή
- ισχυρό ηλεκτροκινητήρα, ο οποίος μέσω ενός ανθεκτικού σε εφελκυσμό ιμαντοκίνητου συστήματος και συμπλέκτη ασφαλείας κινεί ένα πλανητικό κιβώτιο ταχυτήτων
- υψηλή απόδοση με χαμηλή κατανάλωση ισχύος
Σετ καλωδίων Evolution:
- 1x καλώδιο τροφοδοσίας SeaTalkNG
- 1x καλώδιο backbone SeaTalkNG (5 m)
- 1x καλώδιο spur SeaTalkNG (0,4 m)
- 1x διανομέας 5 θυρών SeaTalkNG
- 2x SeaTalkNG T-τεμάχιο
- 2x τερματιστής SeaTalkNG
Τεχνικά χαρακτηριστικά - Γραμμικός μηχανισμός κίνησης Τύπου 1
|
Τάση λειτουργίας:
|
12 V DC
|
|
Μέγιστο εκτόπισμα:
|
11.000 kg (24,000 lb)
|
|
Μέγιστη ώθηση:
|
295 kg (650 lb)
|
|
Διαδρομή:
|
300 mm (12")
|
|
Χρόνος πλήρους μετατόπισης πηδαλίου από άκρη σε άκρη:
|
11 s
|
|
Μέγιστη ροπή:
|
735 nm (6,500 lb.in)
|
|
Κατανάλωση ισχύος:
|
18-36 W
|
Τεχνικά χαρακτηριστικά - Αισθητήρας EV-1
|
Ονομαστική τάση σκάφους
|
12 V (τροφοδοσία μέσω SeaTalkng)
|
|
Εύρος τάσης λειτουργίας
|
10,8 έως 15,6 V DC
|
|
Κατανάλωση ρεύματος
|
30 mA
|
|
Αισθητήρες
|
Τριαξονικό ψηφιακό επιταχυνσιόμετρο,
τριαξονική ψηφιακή πυξίδα και
τριαξονικός ψηφιακός αισθητήρας γωνιακής ταχύτητας
|
|
Σύνδεση δεδομένων
|
SeaTalkng
|
|
Θερμοκρασία λειτουργίας
|
-20 έως +55 °C
|
|
Θερμοκρασία αποθήκευσης
|
-30 έως +70 °C
|
|
Σχετική υγρασία αέρα
|
μέγ. 93%
|
|
Στεγανότητα
|
IPX6
|
|
Διάμετρος
|
140 mm
|
|
Βάθος
|
35 mm (συμπεριλαμβανομένου του περιβλήματος)
95 mm (συμπεριλαμβανομένης της βάσης)
|
|
Βάρος
|
0,29 kg
|
|
|
|
|
Τεχνικά χαρακτηριστικά - Μονάδα χειρισμού p70s
|
Ονομαστική τάση
|
12 V DC
|
|
Εύρος τάσης
|
9 έως 16 V DC
|
|
Μέγεθος οθόνης
|
3,5"
|
|
Οθόνη
|
Οπτικά ενσωματωμένη LCD οθόνη, αναγνώσιμη στο ηλιακό φως
|
|
Ανάλυση
|
320 x 240 QVGA
|
|
Χρώματα
|
Ανάλυση χρώματος 16 Bit (64.000 χρώματα)
|
|
Παλέτες χρωμάτων
|
Τέσσερις παλέτες χρωμάτων - 2 για την ημέρα, αρνητική απεικόνιση και κόκκινο/μαύρο
|
|
Φωτεινότητα LCD
|
1.200 nit
|
|
Κατανάλωση ισχύος
|
1,6 Watt
|
|
Συνδέσεις
|
SeaTalk και SeaTalkng συμβατό με δίκτυα θαλάσσιου εξοπλισμού NMEA2000
|
|
Θερμοκρασία λειτουργίας
|
-25º C έως 55º C (-13º F έως 131º F)
|
|
Θερμοκρασία αποθήκευσης
|
-30º C έως 70º C (-22º F έως 158 ºF)
|
|
Σχετική υγρασία αέρα
|
Μέγιστο 93 %
|
|
Αδιαβροχοποίηση σύμφωνα με
|
IPX6
|
|
Συμμόρφωση
|
Ευρώπη: 2004/108/EG | Αυστραλία και Νέα Ζηλανδία: C-Tick Compliance Level 2
|
|
Περιεχόμενο συσκευασίας
|
Οδηγίες, στεγανοποίηση, οθόνη, κάλυμμα ήλιου, εφεδρικό πλαίσιο, βίδες στερέωσης
|
