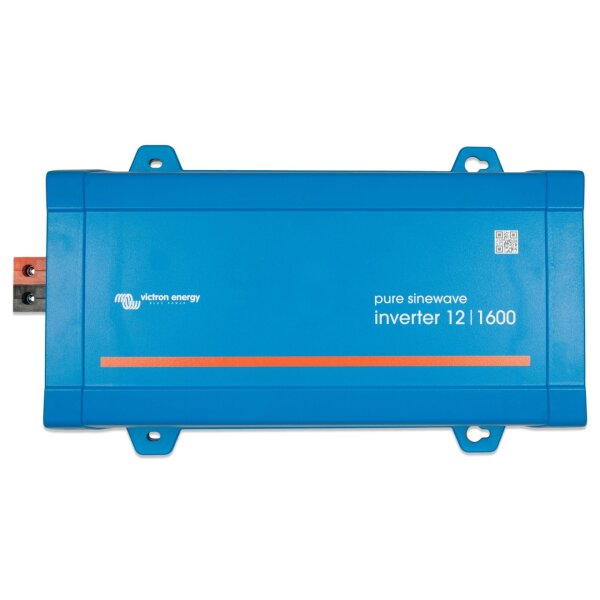

Der Inverter 12/1600 230V VE.Direct IEC von Victron Energy (MPN: PIN122161100) ist ein reiner Sinus-Wechselrichter zur Versorgung geeigneter 230 V-Verbraucher aus einem 12 V-Batteriesystem. Er liefert 1.450 W Dauerleistung bei 25 °C, stellt 1.600 W für bis zu eine Stunde sowie 2.100 W für 15 Sekunden bereit und kombiniert den IEC-320-Ausgang mit VE.Direct-Kommunikation, ECO-Modus und Fernsteuerungsanschluss.
Die wichtigsten Vorteile
1.450 W Dauerleistung bei 25 °C und 1.300 W bei 40 °C
1.600 W zeitlich begrenzte Leistung für bis zu eine Stunde
2.100 W Spitzenleistung für bis zu 15 Sekunden
Reiner 230-V-Sinusausgang über IEC-320
VE.Direct zur Konfiguration und Überwachung
ECO-Modus mit 1 W Leerlaufverbrauch
Konfigurierbare Unterspannungs-, Neustart- und Alarmschwellen
Dynamische, lastabhängige Unterspannungsabschaltung
Fern-Ein/Aus-Anschluss für externe Steuerungsmöglichkeiten
Drei klar definierte Leistungsstufen
Bei einer Umgebungstemperatur von 25 °C kann der Inverter Verbraucher mit einer dauerhaften Leistung von bis zu 1.450 W versorgen. Bei 40 °C reduziert sich die Dauerleistung auf 1.300 W. Zusätzlich stehen 1.600 W für maximal eine Stunde und 2.100 W für bis zu 15 Sekunden zur Verfügung. Damit lassen sich auch Verbraucher berücksichtigen, deren Leistungsaufnahme beim Einschalten oder während einzelner Betriebsphasen über ihrer üblichen Nennleistung liegt. Vor dem Anschluss müssen Dauerleistung, Spitzenleistung und Dauer des Anlaufstroms separat geprüft werden. Die Modellbezeichnung 12/1600 bedeutet nicht, dass 1.600 W unter allen Betriebsbedingungen dauerhaft verfügbar sind.
VE.Direct und VictronConnect
Über VE.Direct lassen sich Batterie- und Ausgangsspannung, Auslastung, Betriebszustand sowie Warnungen und Alarme überwachen. Mit VictronConnect können außerdem Ausgangsspannung und Frequenz, ECO-Einstellungen sowie die Schwellwerte für Unterspannungsabschaltung, Neustart und Ladeerkennung angepasst werden. Für die Verbindung mit einem Computer wird ein separat erhältliches VE.Direct-zu-USB-Interface benötigt. Smartphones und Tablets lassen sich über den optionalen VE.Direct Bluetooth Smart Dongle verbinden. Bluetooth und WLAN sind nicht in den Wechselrichter integriert. Der Fern-Ein/Aus-Anschluss ermöglicht die Steuerung über einen externen Schalter, ein geeignetes Bedienpanel oder ein kompatibles Batteriemanagementsystem.
ECO-Modus und Batterieschutz
Im normalen Leerlauf beträgt die Leistungsaufnahme 14 W. Der ECO-Modus reduziert sie auf 1 W, indem der Wechselrichter bei geringer Last in einen Bereitschaftsbetrieb wechselt und in festgelegten Intervallen nach einem aktiven Verbraucher sucht. Lastschwelle und Prüfintervall sind konfigurierbar. Bei kleinen oder nur kurzzeitig aktiven Verbrauchern kann eine Anpassung erforderlich sein. Für den Schutz der Batterie stehen einstellbare Schwellen für Abschaltung, Neustart, Alarm und Ladeerkennung zur Verfügung. Zusätzlich kann eine dynamische Abschaltung aktiviert werden, die den Unterspannungsgrenzwert an die aktuelle Belastung der Batterie anpasst.
12-V-Anschluss fachgerecht dimensionieren
Der Inverter wird über Schraubklemmen mit der Batteriebank verbunden und nimmt Batteriekabel mit einem Querschnitt von maximal 50 mm² auf. Dieser Wert beschreibt die Anschlusskapazität der Klemmen und ist keine allgemeine Kabeldimensionierung. Erforderlicher Leiterquerschnitt, Leitungslänge, externe Sicherung und Batterietrenneinrichtung müssen passend zur Anlage ausgelegt werden. Der IEC-320-Ausgang ist keine Schuko-Steckdose und darf nicht mit einem Hausnetz, Generator oder einer anderen Wechselstromquelle verbunden werden. Der Wechselrichter enthält weder ein Ladegerät noch einen Solarladeregler oder automatischen Transferschalter. Installation, Konfiguration, Erdung und Schutzkonzept sind durch eine qualifizierte Elektrofachkraft auszuführen. Das Gerät benötigt eine trockene, gut belüftete Umgebung und etwa 10 cm freien Raum für die Luftzirkulation.
Schützt vor
Kurzschluss
Überlast
Übertemperatur
Kritischen Batteriespannungen
Technische Daten
DC-Nennspannung: 12 V
DC-Eingangsspannungsbereich: 9,2 bis 17 V
Dauerleistung bei 25 °C: 1.450 W
Dauerleistung bei 40 °C: 1.300 W
Zeitlich begrenzte Leistung: 1.600 W für eine Stunde
Spitzenleistung: 2.100 W für 15 Sekunden
Ausgangsspannung: 230 V AC ±3 %
Ausgangsfrequenz: 50 oder 60 Hz ±0,1 %, konfigurierbar
Maximaler Wirkungsgrad: 91 %
Leerlaufverbrauch: 14 W
Leerlaufverbrauch im ECO-Modus: 1 W
Maximaler Batteriekabelquerschnitt: 50 mm²
Schutzart: IP21 bei Sockelmontage
Kühlung: Gebläselüftung
Betriebstemperaturbereich: -40 bis +65 °C
Zulässige Luftfeuchtigkeit: maximal 95 %, nicht kondensierend
Gewicht: 8,9 kg
Abmessungen: 117 × 231 × 395 mm
Lieferumfang:
1x Victron Energy Inverter 12/1600 230V VE.Direct IEC
1x IEC-320-Stecker
