Victron Quattro 24/30-50/50

οQuattro 24/3000/70-50/50 από την Victron Energy είναι ένας συνδυασμός συσκευών από έναν μετατροπέα κόλπου 24V 2400W, έναν ισχυρό φορτωτή μπαταρίας και έναν διακόπτη μεταφοράς. Διαθέτει δύο εξόδους εναλλασσόμενου ρεύματος και 2 εισόδους εναλλασσόμενου ρεύματος, το καθένα εξοπλισμένο με διακόπτη μεταφοράς 50A. Το quattro μπορεί να συνδεθεί με δύο ανεξάρτητες πηγές εναλλασσόμενου ρεύματος: για παράδειγμα στο δημόσιο δίκτυο ηλεκτρικής ενέργειας και μια γεννήτρια ή σε δύο γεννήτριες. Το Quattro συνδέεται αυτόματα με την ενεργή πηγή.
Ο μόνιμα ολοκληρωμένος φορτιστής μπαταρίας κάνει ένα αξιοσημείωτο 70A με το οποίο οι μεγάλες μπαταρίες μπορούν να φορτωθούν πλήρως ακόμη και αν είναι διαθέσιμο το ρεύμα γεωργίας/δικτύου. Ο μετατροπέας τάσης 12V στο Quattro μετατρέπει το ρεύμα της μπαταρίας σε εναλλασσόμενο ρεύμα 230V. Χάρη στο πραγματικό ημιτονοειδές κύμα, η ποιότητα της ηλεκτρικής ενέργειας είναι επίσης ιδανική για ευαίσθητες ηλεκτρονικές συσκευές. Εκτός από τους δύο ενσωματωμένους τύπους συσκευών, εγκαθίσταται ένας διακόπτης μεταφοράς Lightning -Fast 50A ανά εναλλακτικό ρεύμα εισόδου. Χάρη σε αυτούς τους διακόπτες, αμέτρητες εφαρμογές μπορούν επίσης να εφαρμοστούν στην περιοχή που συνδέεται με το δίκτυο. Εκτός από τη θύρα VE.BUS, είναι επίσης διαθέσιμες 2 θύρες COM για ενσωμάτωση συστήματος, η οποία επιτρέπει σχεδόν απεριόριστη δικτύωση του Quattro.

Εξαιρετικά ευέλικτο χάρη σε 2 εισόδους εναλλασσόμενου ρεύματος και 2 εξόδους εναλλασσόμενου ρεύματος
Η κύρια έξοδος εξασφαλίζει αδιάλειπτη λειτουργία. Σε περίπτωση αποτυχίας του δικτύου ή εάν διακόπτεται το ρεύμα γης/γεννήτριας, το Quattro αναλαμβάνει την προμήθεια των συνδεδεμένων καταναλωτών. Η εναλλαγή συμβαίνει τόσο γρήγορα (σε λιγότερο από 20 χιλιοστά του δευτερολέπτου), ότι είναι εγγυημένη μια απαλλαγή από τη διακοπή των υπολογιστών και άλλων ηλεκτρονικών συσκευών. Η δεύτερη έξοδος παρέχει μόνο ηλεκτρική ενέργεια εάν ένα εναλλασσόμενο ρεύμα είναι διαθέσιμο σε μία από τις εισόδους του Quattro. Καταναλωτές που δεν επιτρέπεται να εκφορτώσουν την μπαταρία, όπως Β. Ένας θερμοσίφωνας μπορεί να συνδεθεί με αυτήν την έξοδο.

Βασικές λειτουργίες απόδοσης
- 2400W συνεχής έξοδος και έξοδος κορυφής 6000W, για τάση μπαταρίας 24V
- Συνδυασμός συσκευών μετατροπέα με διακόπτη μεταφοράς και Cador Battery 70A
- Παρέχει την καθαρότερη τάση ημιτονοειδούς 230V και καθαρή συχνότητα 50Hz
- 2 εισερχόμενη AC με ενσωματωμένο διακόπτη μεταφοράς / 2 x 50 Ένα μέγιστο ισχύο ρεύμα
- 2 AC εξέρχεται + 1 πρόσθετη έξοδος που επιτρέπει μόνο στο ρεύμα να καταναλώνει όταν αλλάζει το εναλλασσόμενο ρεύμα.
- Το VE.BUS Communication Sport εξασφαλίζει εκτεταμένες δυνατότητες δικτύωσης, ενσωμάτωσης συστήματος, διαμόρφωσης και ελέγχου των συσκευών πολλαπλών συσκευών από το Victron
-Επίθεται η τριφασική λειτουργία (3 ίσες μονάδες του ίδιου μοντέλου που απαιτείται)
- Οι συσκευές πολλαπλών στοιχείων είναι παράλληλες - που μπορούν να κυκλοφορήσουν, μέχρι 6 συσκευές μπορούν να συνδεθούν παράλληλα και η απόδοση του συστήματος μπορεί συνεπώς να αυξηθεί σημαντικά εάν είναι απαραίτητο
- Οι θύρες 2x com είναι διαθέσιμες εκτός από τη θύρα VE.BUS, έτσι ώστε να μην υπάρχουν πλέον όρια στην ολοκλήρωση του συστήματος
- Η λειτουργία PowerControl επιτρέπει την εργασία με περιορισμένη απόδοση της γεννήτριας, καθώς και με περιορισμένη ηλεκτρική γη ή ηλεκτρική ενέργεια
- Η λειτουργία Assist Power επιτρέπει την "αύξηση της απόδοσης" από γεννήτριες και υποστήριξη σύνδεσης γης σε περίπτωση
- Μπορεί να χρησιμοποιηθεί ως λύση UPS για αδιάλειπτη τροφοδοσία, χάρη στον ολοκληρωμένο διακόπτη μεταφοράς με 50A
-Μπορεί να χρησιμοποιηθεί για συστήματα αυτο -κατανάλωσης που συνδέονται με δίκτυο, τα οποία τραβούν μόνο ηλεκτρική ενέργεια από τον χειριστή δικτύου εάν η χωρητικότητα της μπαταρίας δεν είναι πλέον επαρκής ή έχουν συμβεί άλλα προγραμματιζόμενα συμβάντα
- 3 ξεχωριστά προγραμματιζόμενα ρελέ
- Σε σύγκριση με πολυάριθμους πίνακες φόρου και προβολής Victron
- Πολύ υψηλή απόδοση και χαμηλή αυτο -κατανάλωση

δυνατή η επέκταση στερεάς απόδοσης
Έως 6 quattros μπορούν να αλλάξουν παράλληλα. Αυτό προκύπτει, για παράδειγμα, με έξι 48/10000/140 μονάδες 54 kW/60 kVA Power ή 840 ένα ρεύμα φόρτισης. Τρεις μονάδες μπορούν να μετατραπούν σε τριφασική διαμόρφωση. Ωστόσο, αυτό δεν είναι αρκετό: έως και 6 σετ με τρεις συσκευές μπορούν να μετατραπούν παράλληλα και στη συνέχεια να πάρετε 162 kW/180 kVA μετατροπέα και πάνω από 2.500 μια χωρητικότητα φόρτωσης.

Powercontrλάδι - Εργασία με περιορισμένη απόδοση γεννήτριας, περιορισμένη γη ή ηλεκτρική ενέργεια δικτύου
Το Multiplus είναι ένας πολύ ισχυρός φορτιστής μπαταρίας. Ως εκ τούτου, παίρνει πολλή ηλεκτρική ενέργεια από τη γεννήτρια ή την παροχή ρεύματος (σχεδόν 10Α ανά 5kva multi σε 230 VAC). Με τον πίνακα τηλεχειριστηρίου πολλαπλών ελέγχων, μπορεί να ρυθμιστεί το μέγιστο ρεύμα δικτύου ή γεννήτριας. Το Multiplus λαμβάνει υπόψη τους άλλους συνδεδεμένους εναλλασσόμενους καταναλωτές ρεύματος και χρησιμοποιεί μόνο την ηλεκτρική ενέργεια για φόρτιση, η οποία εξακολουθεί να είναι "αριστερά". Αυτό εμποδίζει την υπερφορτωμένη σύνδεση της γεννήτριας ή της γης.

Υποβοήθηση ηλεκτρικής ενέργειας - "Αύξηση της απόδοσης" από γεννήτριες και υποστήριξη σύνδεσης γης
Με αυτή τη λειτουργία, η αρχή του PowerControl λαμβάνει μια νέα διάσταση. Επιτρέπει στο quattro να υποστηρίζει πολύ αδύναμες εναλλακτικές πηγές. Οι συμβουλές φόρτωσης συχνά εμφανίζονται μόνο για περιορισμένο χρονικό διάστημα. Σε μια τέτοια περίπτωση, το quattro εξασφαλίζει ότι μια υπερβολική γη ρεύμα ή η παραγωγή γεννήτριας αντισταθμίζεται αμέσως από την ενέργεια από την μπαταρία.

Σύστημα αντιγράφων ασφαλείας: Εναλλακτικό ρεύμα επίσης σε περίπτωση αποτυχίας δικτύου

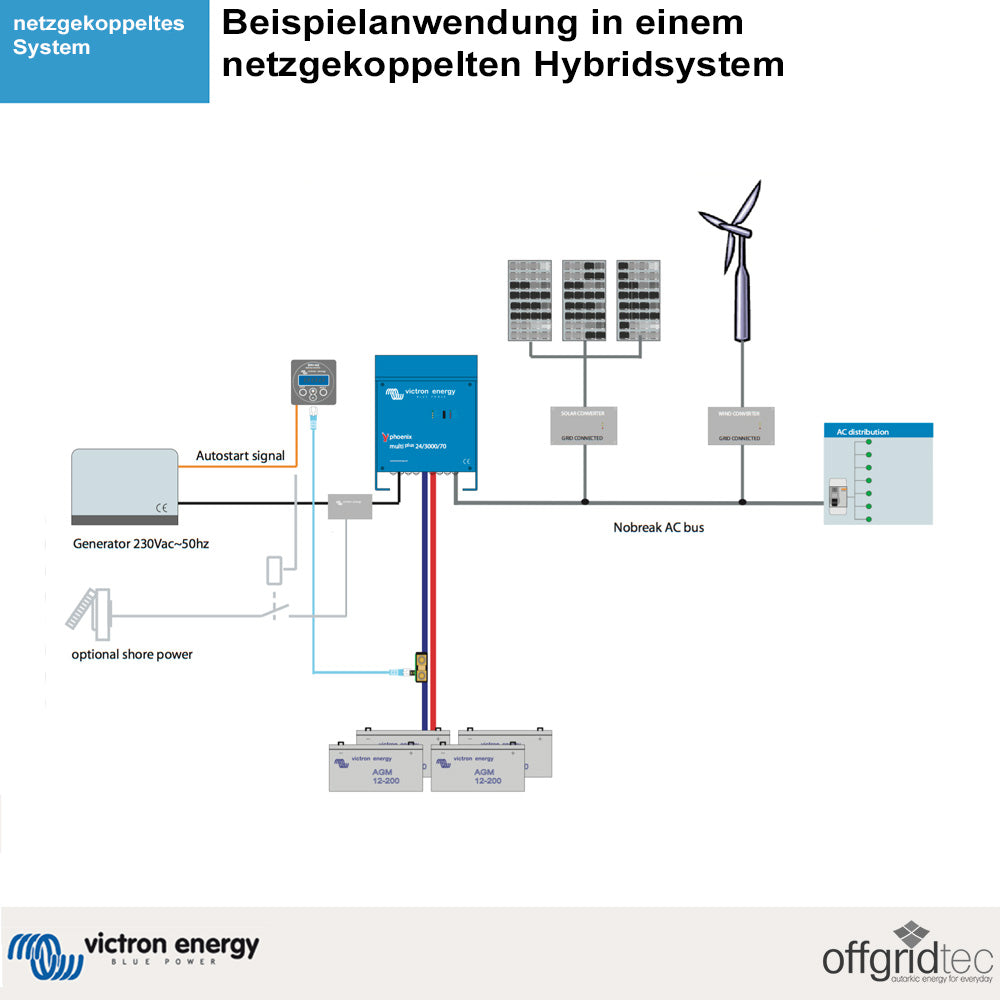

Το quattro μπορεί να χρησιμοποιηθεί τόσο σε μη συνδεδεμένα όσο και σε συστήματα φωτοβολταϊκών συσσωρευτών και σε άλλα εναλλακτικά ενεργειακά συστήματα. Το λογισμικό είναι διαθέσιμο για την αναγνώριση μιας αποτυχίας δικτύου.

Απλή διαμόρφωση συστήματος
Εάν οι ρυθμίσεις πρέπει να αλλάξουν σε μία μόνο συσκευή, αυτό μπορεί να γίνει μέσα σε λίγα λεπτά χρησιμοποιώντας μια διαδικασία ρύθμισης διακόπτη DIP.
Τα παράλληλα μεταγωγικά και τα τριφασικά συστήματα μπορούν να ρυθμιστούν με το λογισμικό VE.BUS Quick ConfigUret- und VE.BUS System Configurator.

Επιλογές παρακολούθησης και έλεγχος στον ιστότοπο
Διατίθενται αρκετές επιλογές: ενοικιαστής μπαταρίας, πίνακας πολλαπλών ελέγχων, πίνακας VE.NET Blue Power, πίνακας ελέγχου χρώματος, smartphone ή tablet (Bluetooth Smart), φορητός υπολογιστής ή υπολογιστής (USB ή RS232).

Παρακολούθηση και έλεγχος από απόσταση
Victron Ethernet Remote, Victron Global Remote και ο πίνακας ελέγχου χρώματος ενεργοποιούν την απομακρυσμένη συντήρηση και την απομακρυσμένη παρακολούθηση του πολλαπλών. Επιπλέον, τα δεδομένα του συστήματος μπορούν να αποθηκευτούν και να προβληθούν δωρεάν στον ιστότοπο VRM (Victron Remote Management).

Διαμόρφωση από απόσταση
Εάν τα συστήματα είναι συνδεδεμένα στο Ethernet με έναν πίνακα ελέγχου χρώματος, μπορείτε να έχετε πρόσβαση και οι ρυθμίσεις μπορούν να αλλάξουν από απόσταση.
